法系的细致飘逸 浪漫感性：Atoll内部用料实拍|新增200前后级

芍药

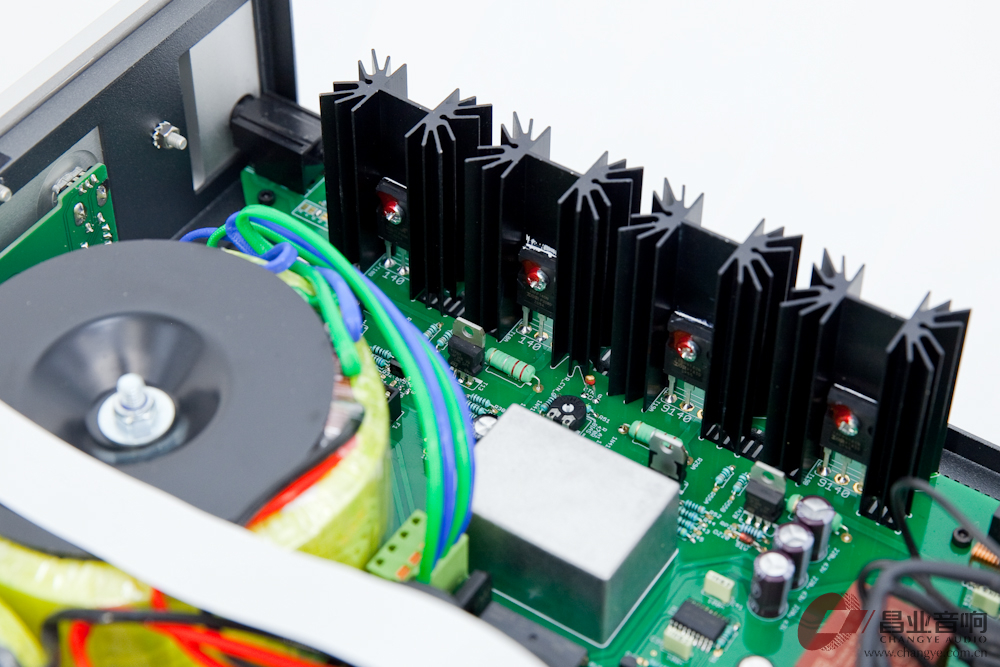

SDA200的数/模转换由一片以好声著称的Burr-Brown PCM1792芯片担任，双单声道布局的全分离原件无负反馈电路设计，每声道使用一颗英国ClarityCap ESA系列音频级电容和ATOLL高端功放常用到的神秘金属包裹的电容盒子进行调音。每声道两对带独立散热器的IOR MOS-FET场效应管放大输出，驱动力不俗，推Penaudio Ambient Three 落地音箱都可以。

芍药

PR300 Signature签名版前级 / AM 300 Signature签名版后级

300系列的定位仅次于400旗舰系列，作为承上启下的次旗舰表现系列，体现出比较高的素质和不错的性价比。此系列的拥有ST300数播 / SDA300数播功放一体机 / DAC300解码器 / IN300合并机，几乎每一件产品都能受到关注，无论从声音表现还是用料都优于下级系列，而分体式的PR300 Signature / AM 300 Signature前/后级，则是代表了300系列功放的最高素质。从输出功率这项指标上看，仅比PR400 Signature / AM400 Signature旗舰前/后级少了10瓦……。


PR300 Signature签名版前级

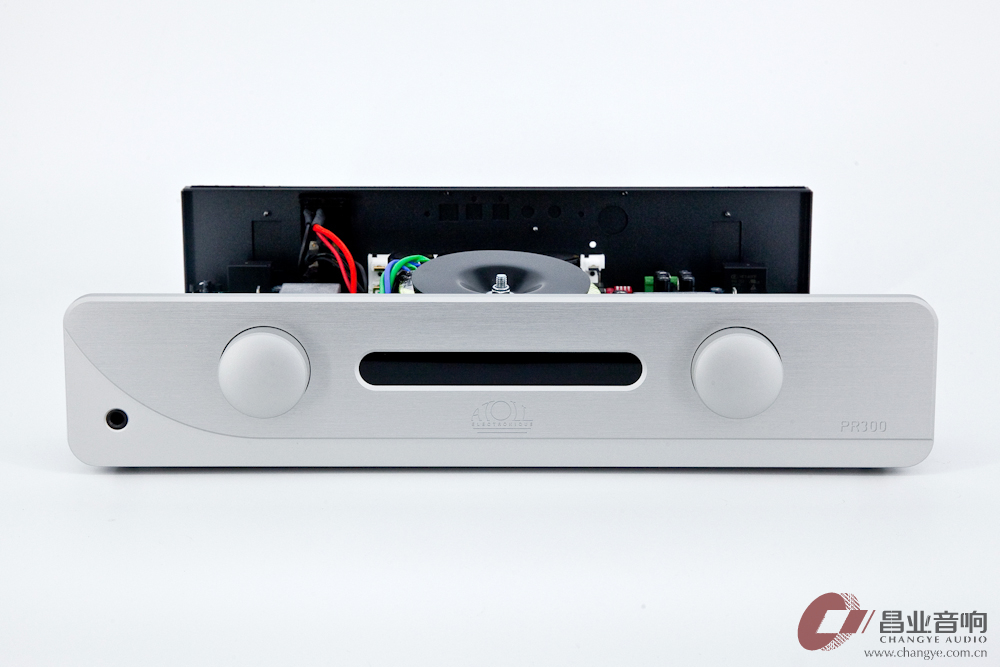

前后级相比合并机拥有独立的机箱抗干扰以及供电系统拥有很大的优势，当日还有更好的配置与原件。8mm厚的铝合金拉丝处理面板，功能选择与音量控制的双旋钮手感以及阻尼都很好。面板带1组6.35mm耳放输出，可驱动高阻抗的大型耳机，属于奉送的功能。

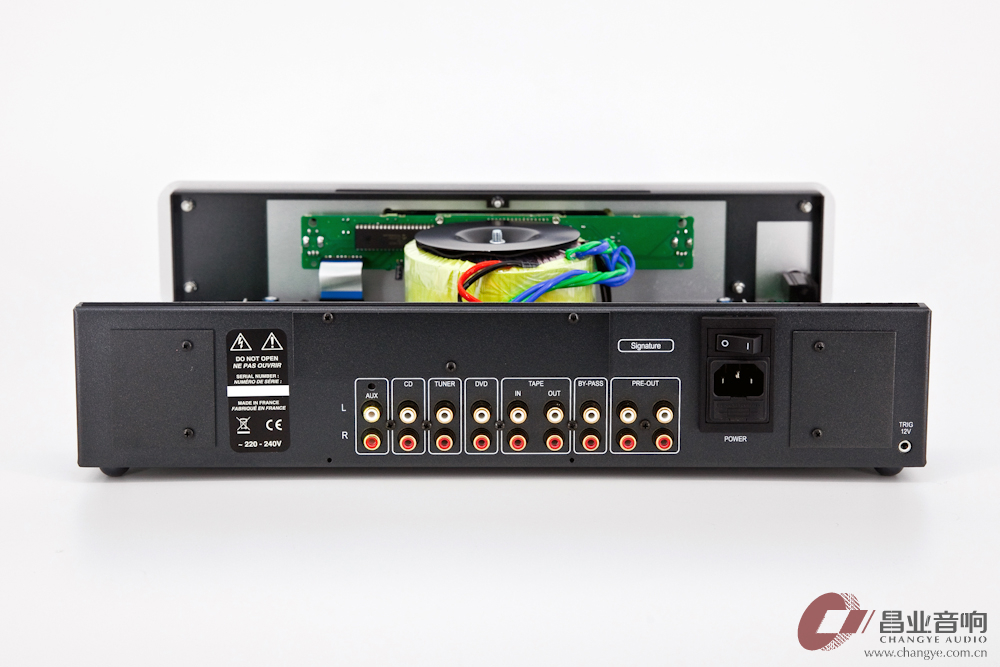

背面RCA输入端口包括：1组AUX、1组CD、1组TUNER、1组DVD、1组TAPE输入和输出、1组BY PASS；输出包含2组PRE-OUT端口、一组12V Trigger触发器互联端口。

芍药

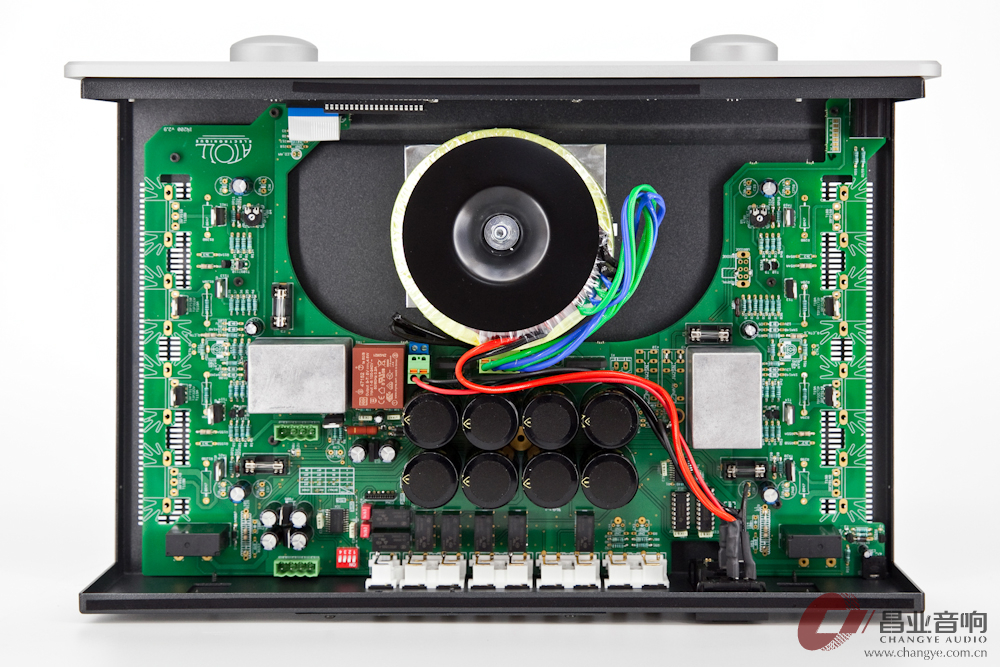

从PR300 Signature内部图颗见到，前级独享宽裕的大型的环形变压器、电容器阵列，向Mundorf定制重料带屏蔽的发烧电容调音元件，全分离原件；并可以选装数字解码板或唱放板；根据驱动音箱的难度，PR300前级可与一台或者两台AM300后级组成立体声或桥接成单声道放大器，通过端口输出扩展还可以增加超低音炮的丰富玩法。

芍药

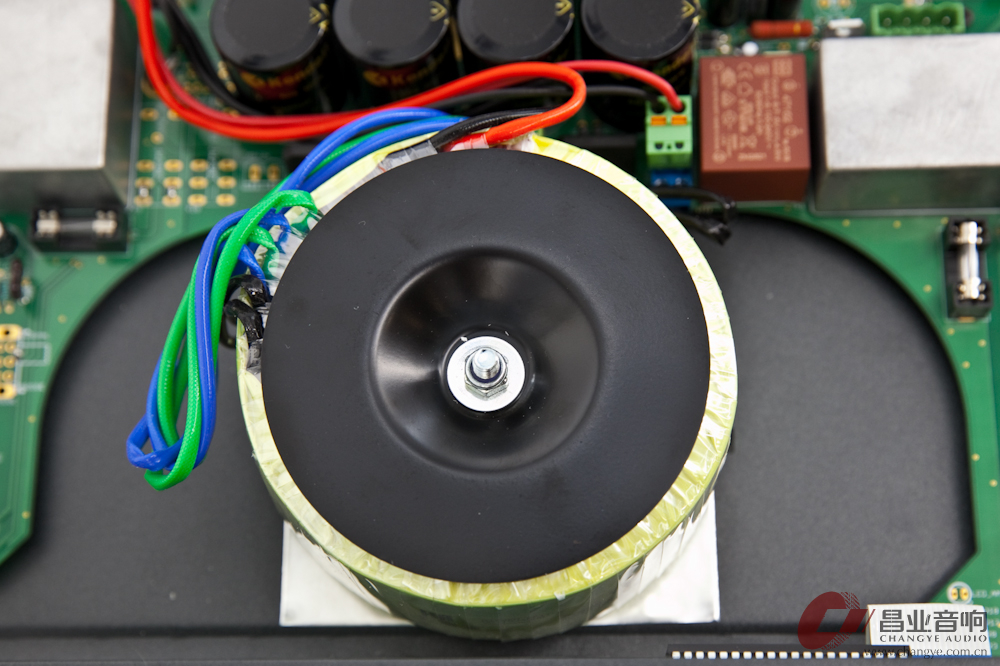

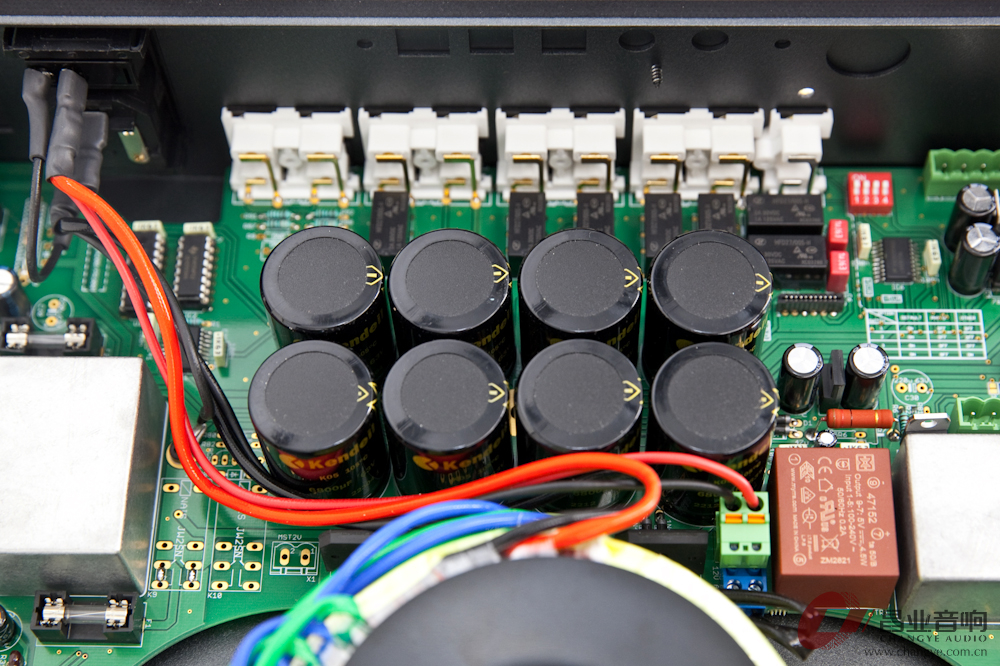

环形变压器仍是使用定制的西班牙HR DIEMEN EFITER 340VA环形变压器，变压器下面带有抗电磁屏蔽和吸震功能的金属帖；8只意大利KENDEIL 6800µF 低ESR滤波电容，整机总电容值达62000µF；带屏蔽金属方盒是向德国Mundorf定制的KMP元件，好声的补品之一。

芍药

AM 300 Signature签名版后级

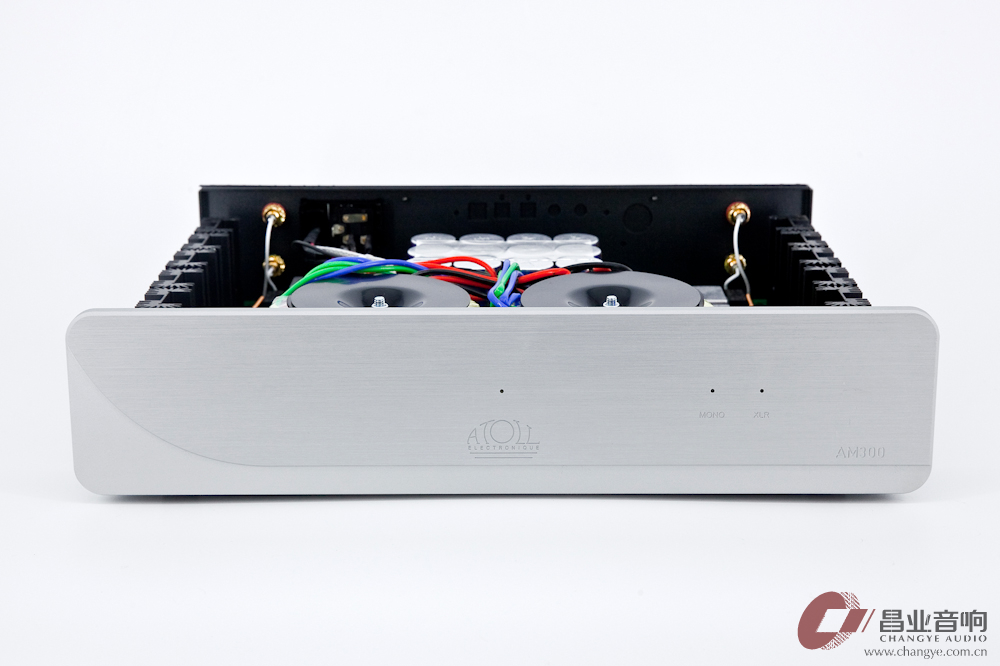

AM 300 Signature纯后级，每声道配置一只大型环形变压器分别供电，双单声道全平衡线路设计，每声道使用三对场效应功率晶体管，立体声 8Ω：2×150 W、4Ω：2×280 W，桥接单声道8Ω：500 W；向日本Nippon Chemi-Con黑金刚定制的大容量滤波电容、德国Mundorf 定制的补品电容器调音。

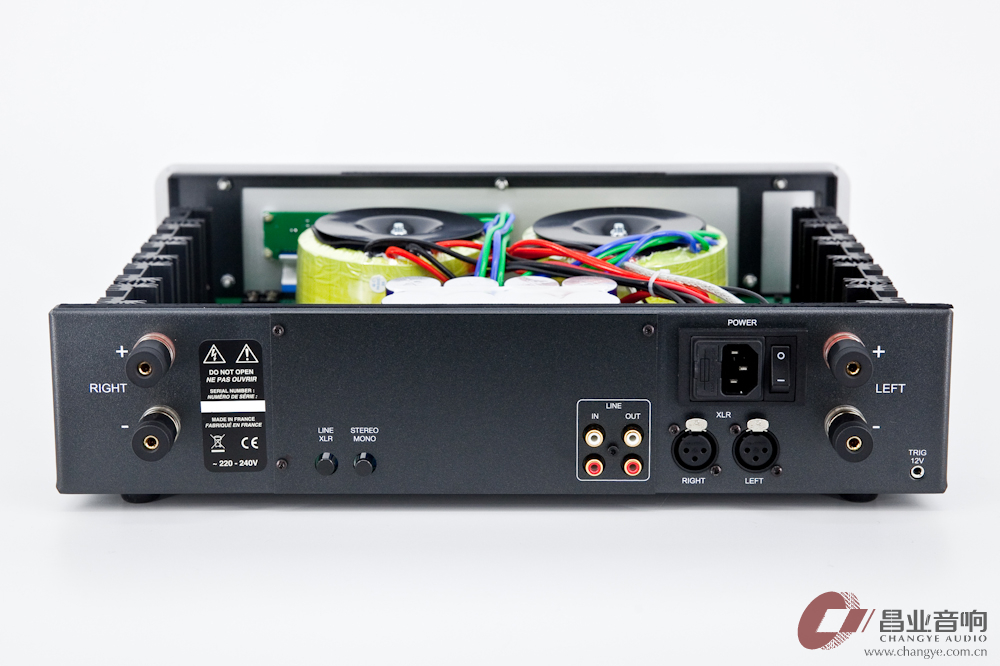

输入：1组RCA/1组XLR；输出：LINE RCA/1组扬声器；1组mono桥接/立体声转换开关选择，1组LINE RCA\XLR转换开关选择，1组12V Trigger触发器互联端口。

芍药

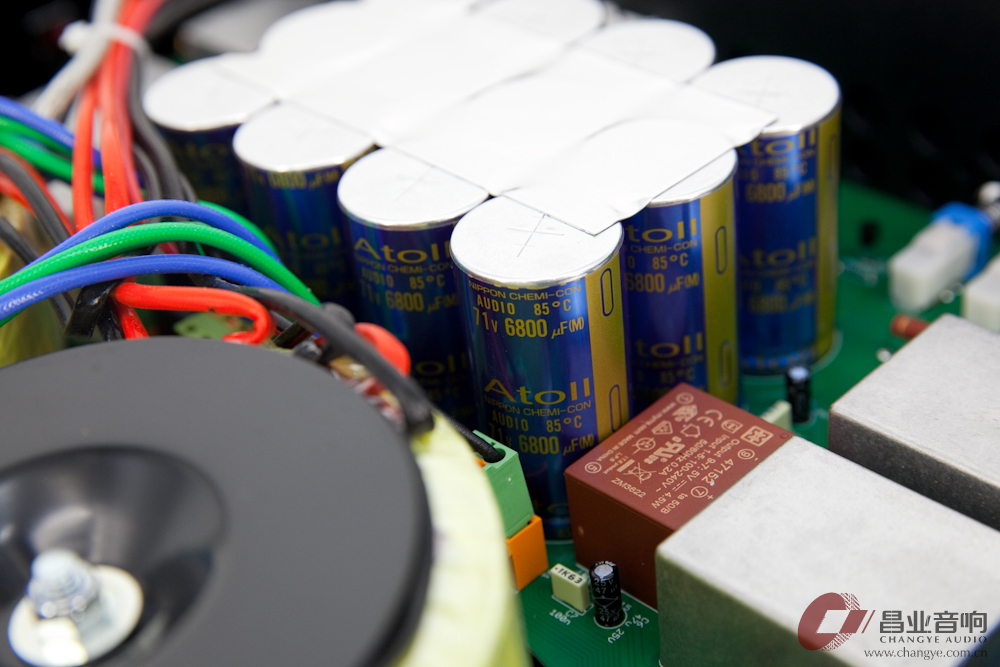

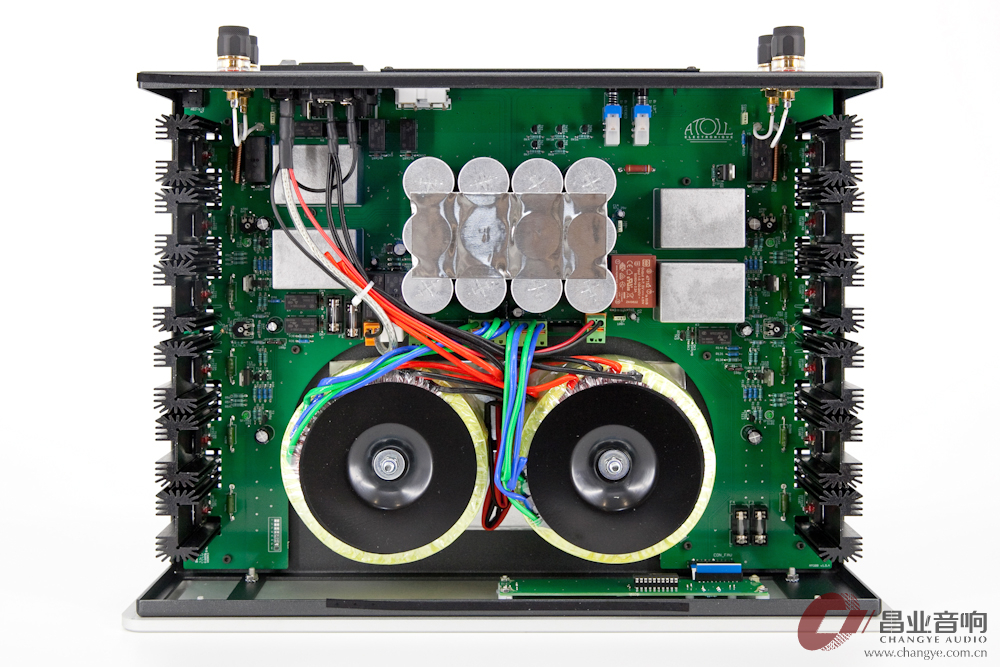

两只定制的西班牙HR DIEMEN EFITER环形变压器，每个440VA，总880VA电源储备，呈双单声道分别供电布局，12只日本Nippon Chemi-Con黑金刚 专为ATOLL的要求设计定制的6800µF 低ESR主滤波电容，整机总电容值达83300µF。换做别的品牌功放，这样的配置完全可以做到250瓦。

芍药

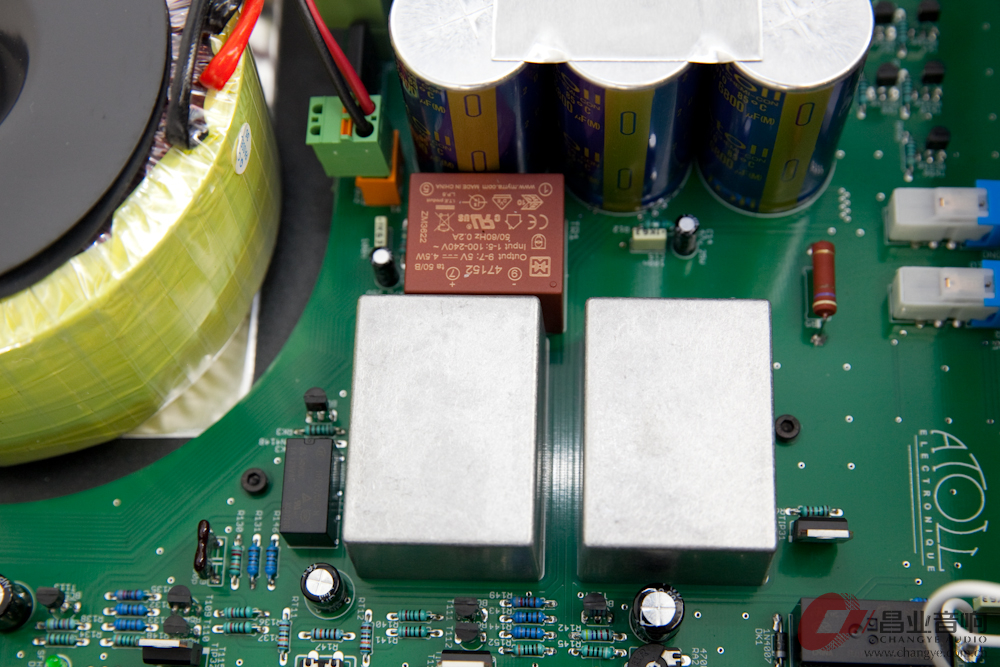

又见到这个神秘的方型带金属壳屏蔽功能封装的发烧电容模块调音元件，由厂家向向德国Mundorf定制，一般是在原厂200系列以上的功放中使用：300系列的300合并机/前级每声道使用了1个；在300后级上每声道则使用了2个，整机共4个。

芍药

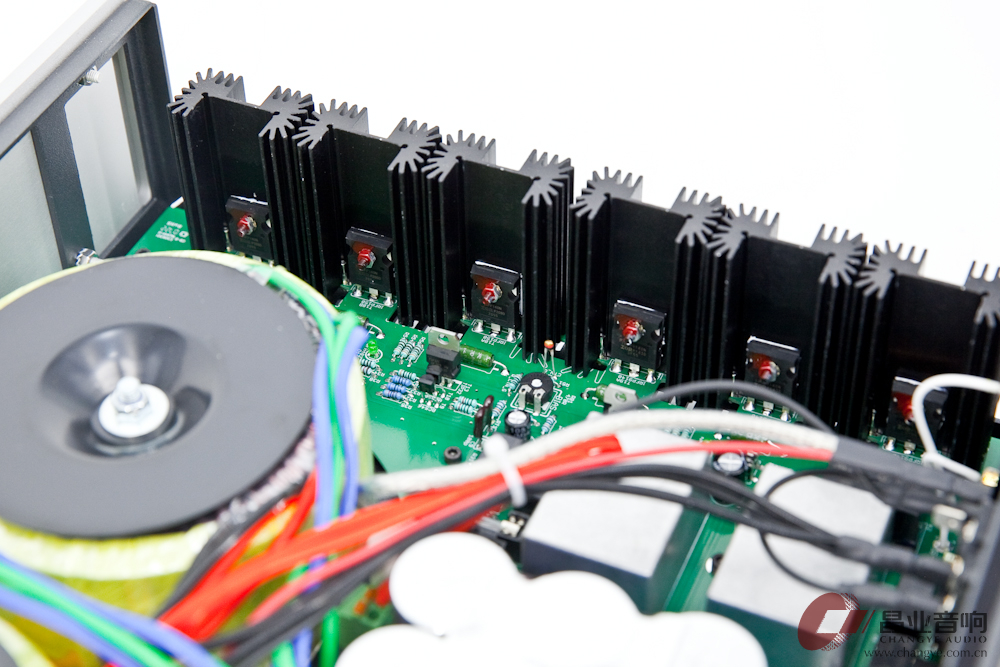

AM300纯后级每声道3对带独立散热器的美国IOR MOS-FET场效应管放大输出，驱动力仅次于旗舰400系列。这款后级可以驱动PENAUDIO Serenade这一级别的落地音箱。

芍药

AV100三声道和AV500五声道后级

ATOLL旗下的AV系列有两部为多声道而设计的后级功放，可根据多声道前级的布局而灵活组合搭配，传统的HIFI厂家设计多声道功放最大的保障是声音的音乐性与不取巧实打实的标称功率双驱并驾，而ATOLL设计的功放一向也以舍得用料和与优秀的驱动力而著称；能弥补一些AV功放后级配置的一些不足。同时具备3声道与5声道可以作为单独选择或者两部配合。

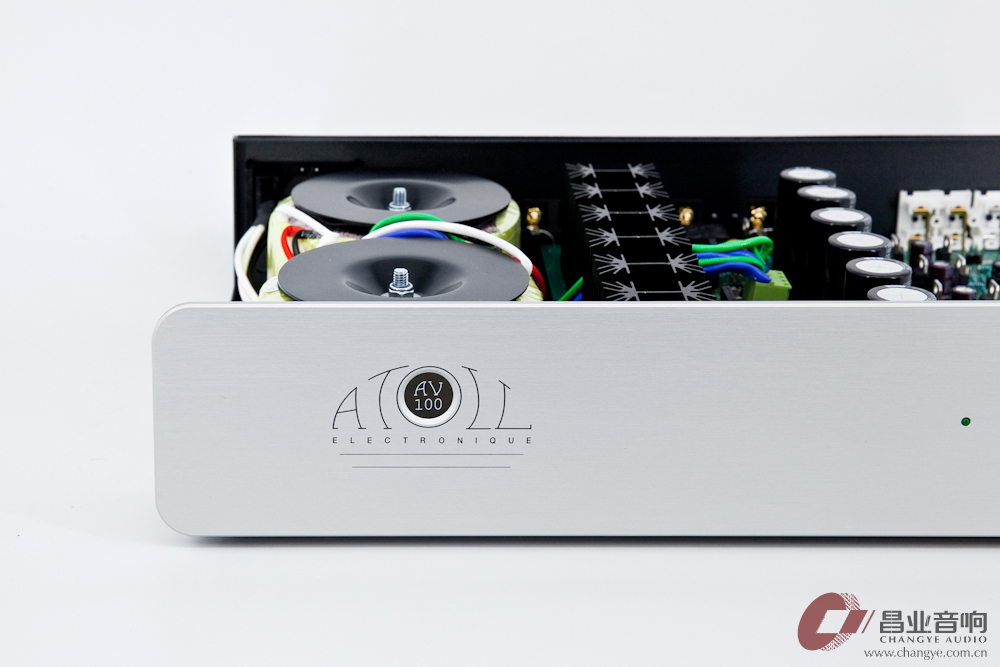

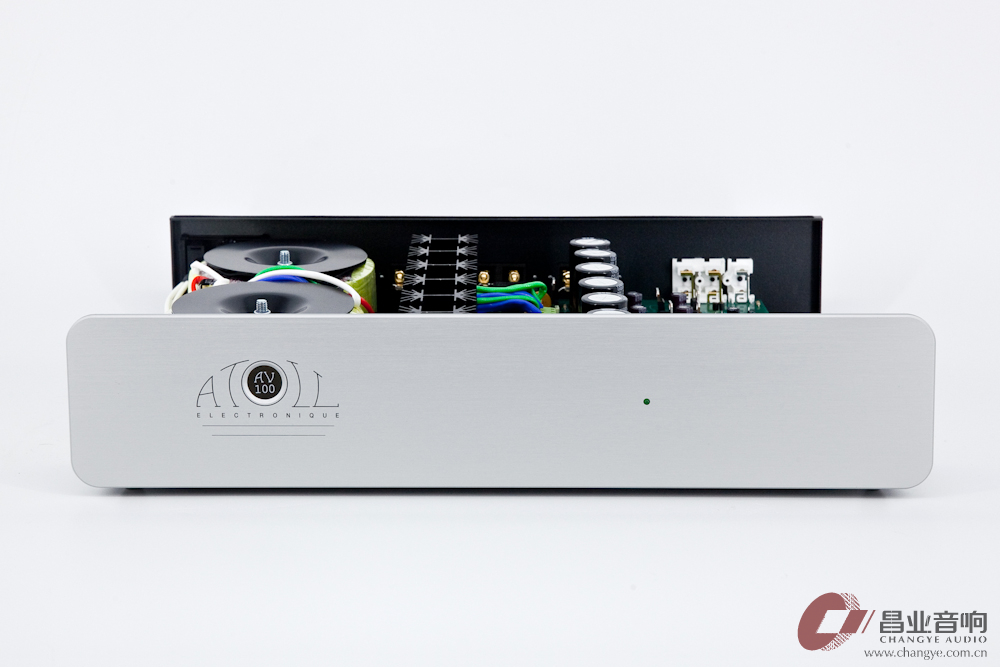

AV100三声道后级功放

AV100家用影院功率放大器是一款3声道型号，每个声道可将高达100瓦/8欧的功率输出，充沛的电源储备。该放大器配备了高质量的电子元件，将有利的与具有声道输出端子的AV家庭影院放大器的主次灵活配合，三声道可以主推主声道与中置声道，也可以作为环绕使用。极具音乐性的放大，结合了力量和技巧，让听众能够深入到动作的核心。

芍药

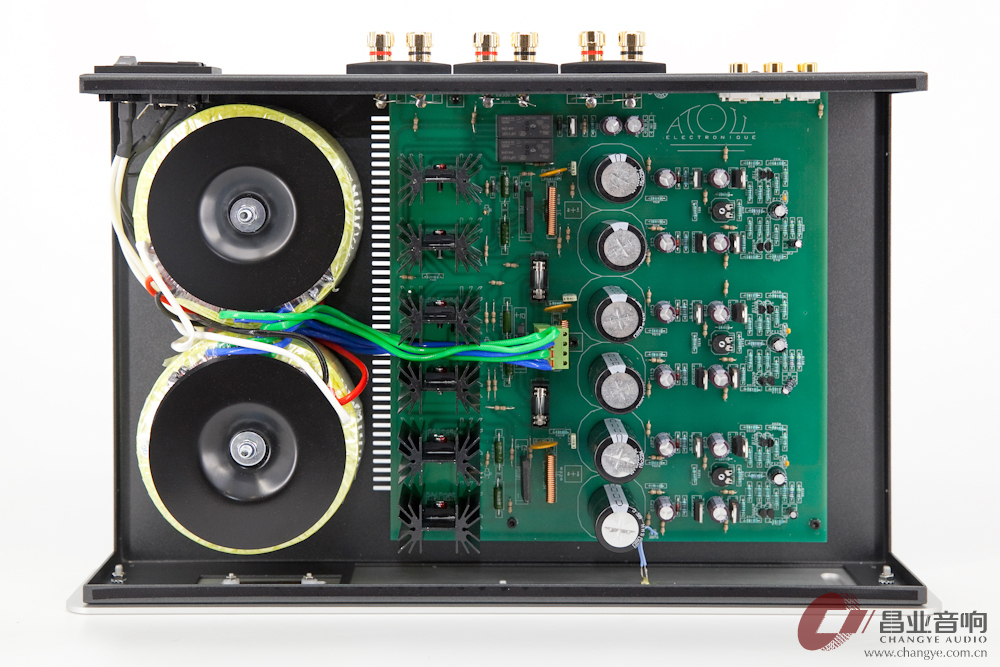

AV100三声道后级完全是按照HIFI功放的思路与用料来配置设计：在8Ω为3×100W、4Ω为3×140W；2个大型的HIFI级环形变压器，每个达到340 VA；电容器总数：44210µF；具有全分离组件的对称级；MOS-FET场效应晶体管。集成12V触发器输入可作为选项，可与具有该功能的设备连接。

输入：3通道RCA信号输入（右侧、中间和左侧通道）；

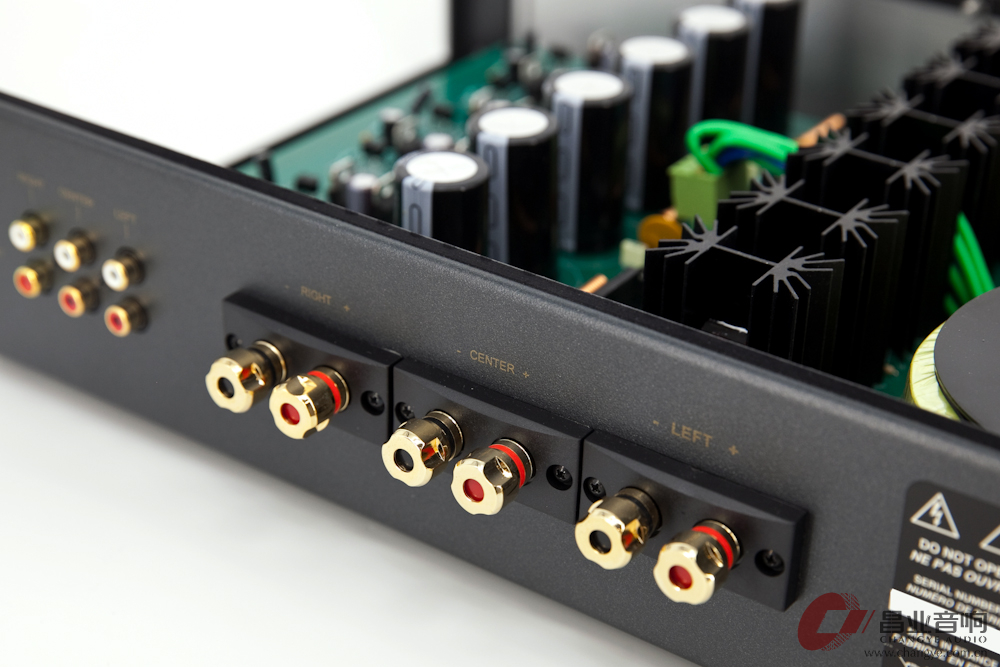

输出：3组喇叭线信号输出（右侧、中间和左侧通道）：1右扬声器输出、1中央通道输出、1左扬声器输出。
