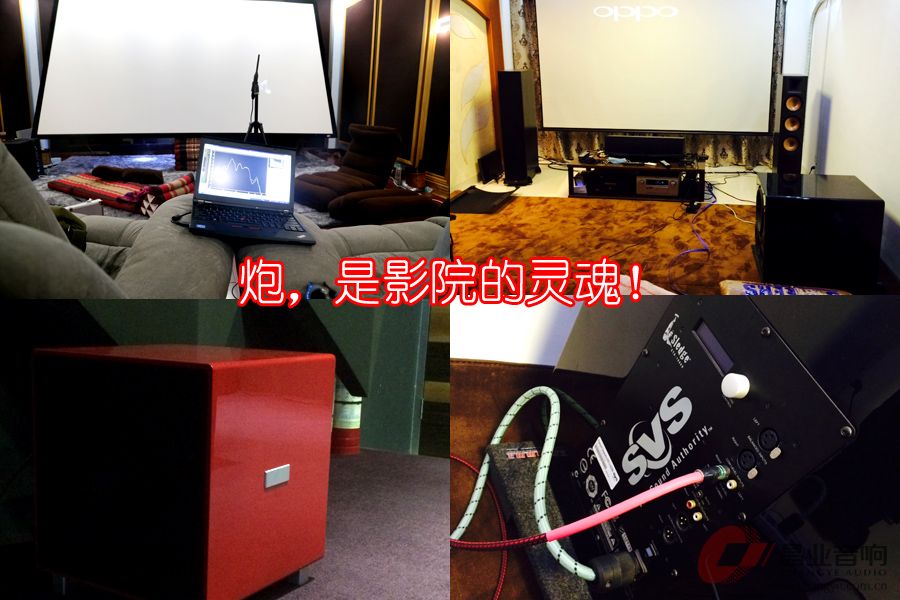

炮，是影院的灵魂，玩影院的朋友，都会知道这句话的含义。多声道的.1声道，经过几年的发展，已经不仅仅是.1，配置2个甚至更多低音炮的朋友越来越多。怎么调炮，效果更好？
--怎么让低音炮获得更具冲击力、打击力度的效果？
-怎么让炮隐身，又融入多声道系统？
-炮的相位到底是什么？怎么正确的调整低音炮的相位？
-多炮系统，怎么能让不同品牌的炮，和平共处，最大发挥作用？
......

这些问题，往往让初次玩多声道影院的烧友云里雾里，也是困扰不少入门很久的朋友，炮，是影院的灵魂，调的好不好？是不是真的天差地别？

这段时间，本地土豪装修了一间超级影院，而一套XTZ是商家赠送给他的配件，土豪就是土豪，买东西，赠品都这么牛掰。
利用这套免费的XTZ，系统的尝试利用声学测试仪器，验证上面的问题，也是俺这个”土鳖砖家“义不容辞的任务了。

[ 本帖最后由 kkman2002 于 2015-10-15 06:32 PM 编辑 ]


作者: 芍药 时间: 2015-9-7 01:16 PM
实战大片有看头!

作者: 只有情永在 时间: 2015-9-7 03:03 PM
又一力作！

作者: kkman2002 时间: 2015-9-8 06:02 PM
先来看看，XTZ频谱测试仪，什么样？

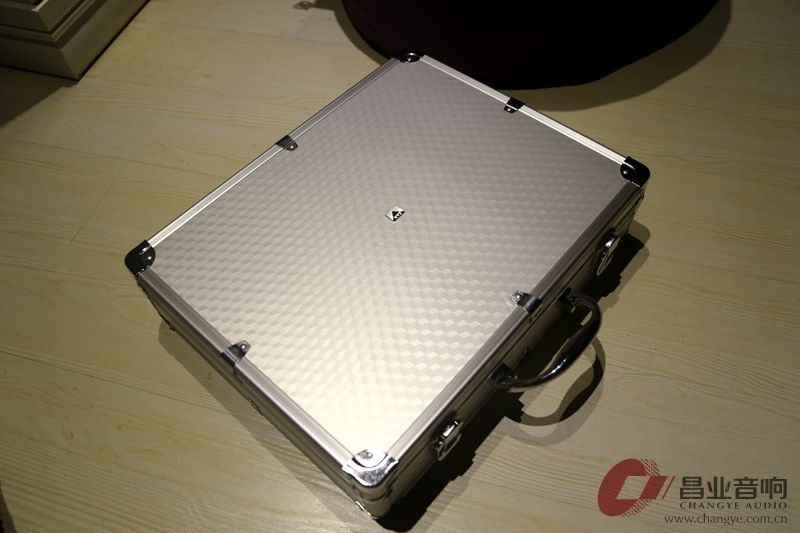

航空铝制箱子，很斯文，比一代要高大上。


作者: kkman2002 时间: 2015-9-8 06:03 PM
打开，一团乱麻。。。汗，最近，到处流窜，没时间整理，原始状态是很规整，整洁的


作者: kkman2002 时间: 2015-9-8 06:08 PM

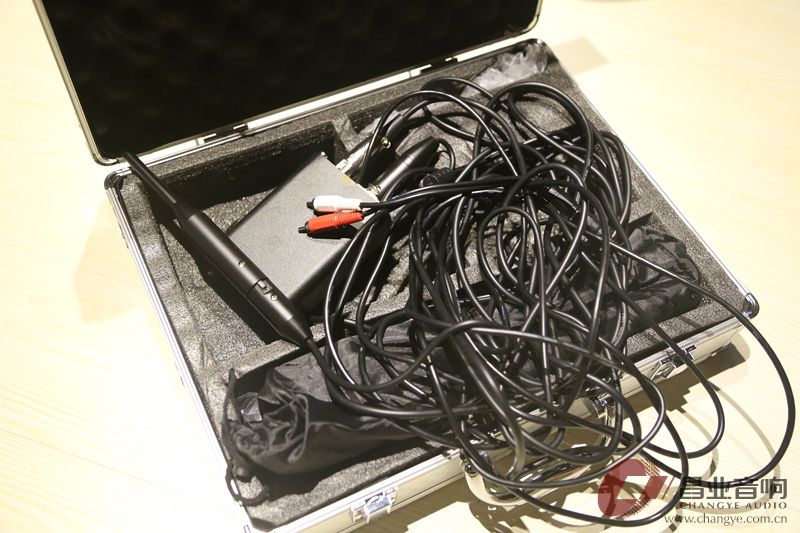

摆开，看看，都有什么。

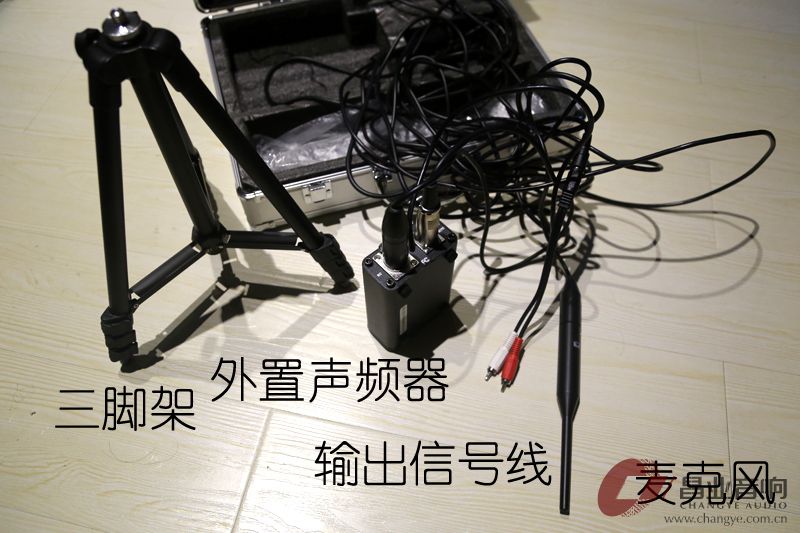

1。三脚架，放置测试麦克风的，很小巧，可拆卸头部。可惜但螺丝口径太大，天龙、安桥几个机型的测试麦都不能直接用，否则，这个三脚架就是多用途了。

2.外置声频器--其实就是XTZ测试仪的信号输入输出终端，可分别连接电脑、测试麦和测试功放或低音炮
3.信号输出线，有个一分二RCA，便于连接功放左右声道，低音炮，用单边即可。

4.测试麦克风，已经通过XTZ软件校验，精度上比其他麦克风要好。

[ 本帖最后由 kkman2002 于 2015-9-8 06:17 PM 编辑 ]


作者: kkman2002 时间: 2015-9-8 06:10 PM

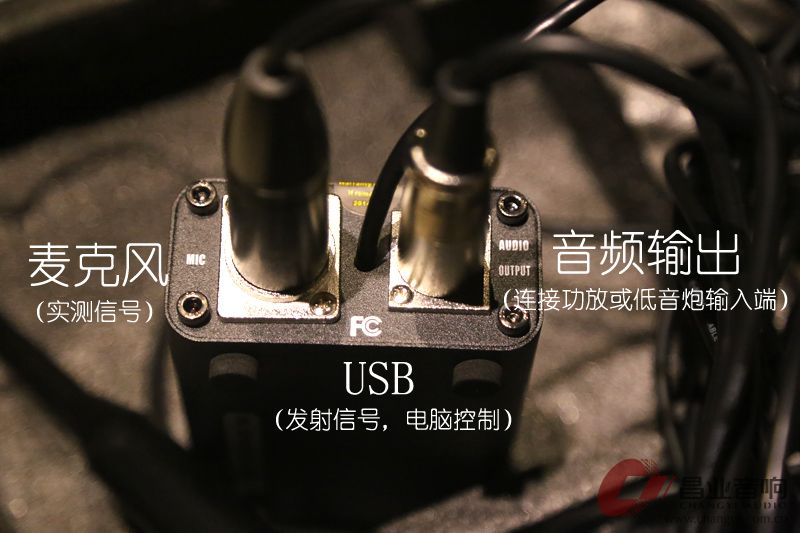

外置声频器，其实就是一个带有输入信号的外置声卡，USB输入到电脑，电脑会认作为USB audio声卡。具体连接如图：
原理就是，USB连接电脑，电脑通过XTZ专用软件，发出测试信号，通过输出端，输出到功放（连接音箱）或者低音炮，发出声频，最后，麦克风拾取信号，导入软件，进行实时分析。

[ 本帖最后由 kkman2002 于 2015-9-8 06:11 PM 编辑 ]


作者: cws11104 时间: 2015-9-9 06:12 AM
等待下文。

作者: jp 时间: 2015-9-9 09:48 AM
有仪器帮助就是不同。

作者: 只有情永在 时间: 2015-9-9 01:31 PM
有精密仪器的确更胜一筹！

作者: kkman2002 时间: 2015-9-11 09:26 AM

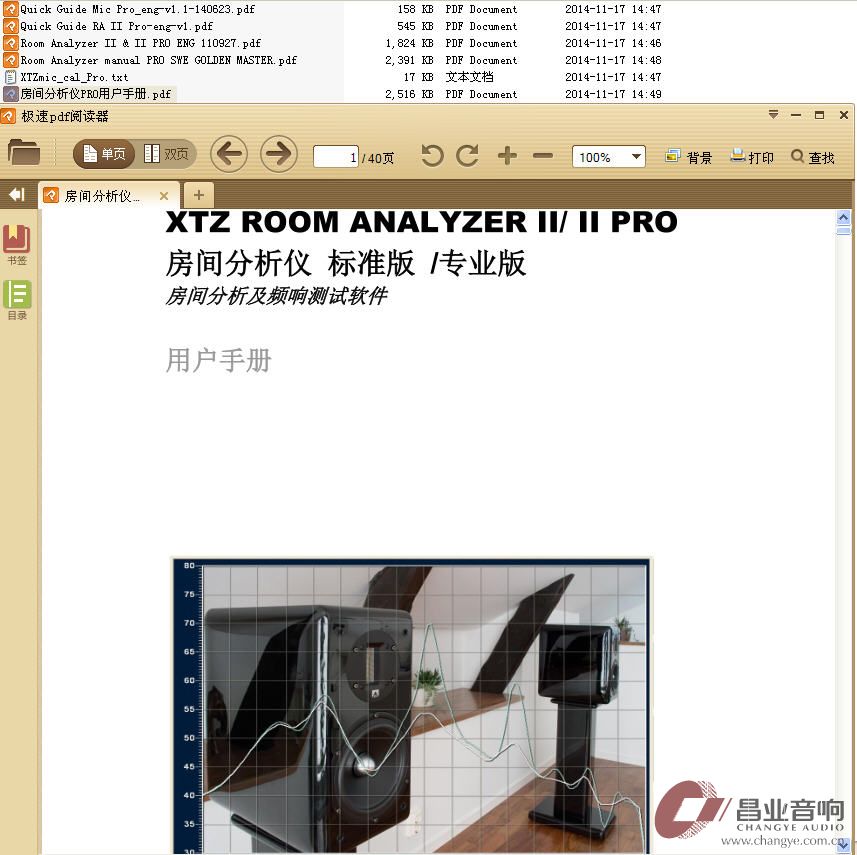

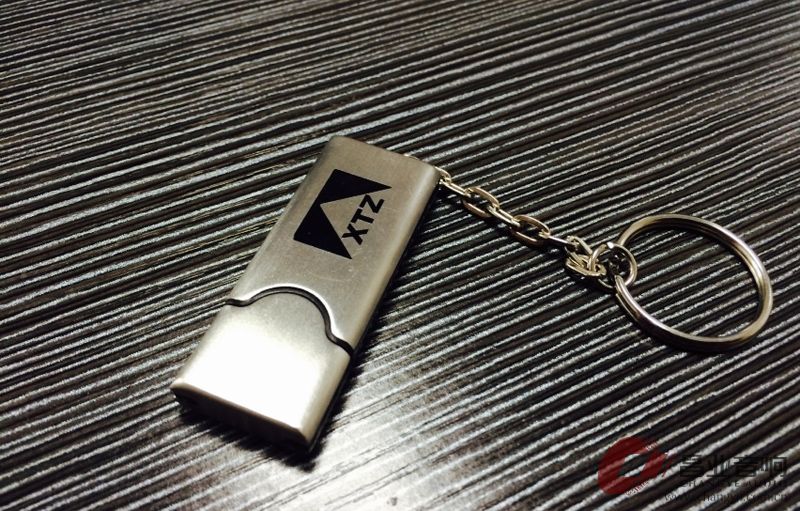

包装箱里，还有一个精致的带XTZ的金属外壳U盘。打开U盘，里面是XTZ PRO频谱测试仪的快速安装和说明文档。使用光盘或U盘等介质，提供电子说明书，省却纸质印刷的麻烦，已经成为不少厂家的选择。目前，网络发达，通过官网，提供各种语言说明书，也很便捷。

使用XTZ测试前，耐心读一遍说明书，是必要的



作者: kkman2002 时间: 2015-9-11 09:31 AM
但XTZ的U盘里却没有任何安装软件，这让我不能理解，虽然，版本会更新，销售产品随机提供的版本或许比较老旧，但提供一个基础版本，让消费者快速测试，感觉还是必要的。
XTZ频谱测试仪，必须要在电脑终端，使用配套的XTZ软件，才能使用。U盘不提供，就需要去XTZ官网了。
随着中国市场的开拓，XTZ官网，提供中文版也就情理之中了。
但就是很简单的下载软件，也花了我不少时间。

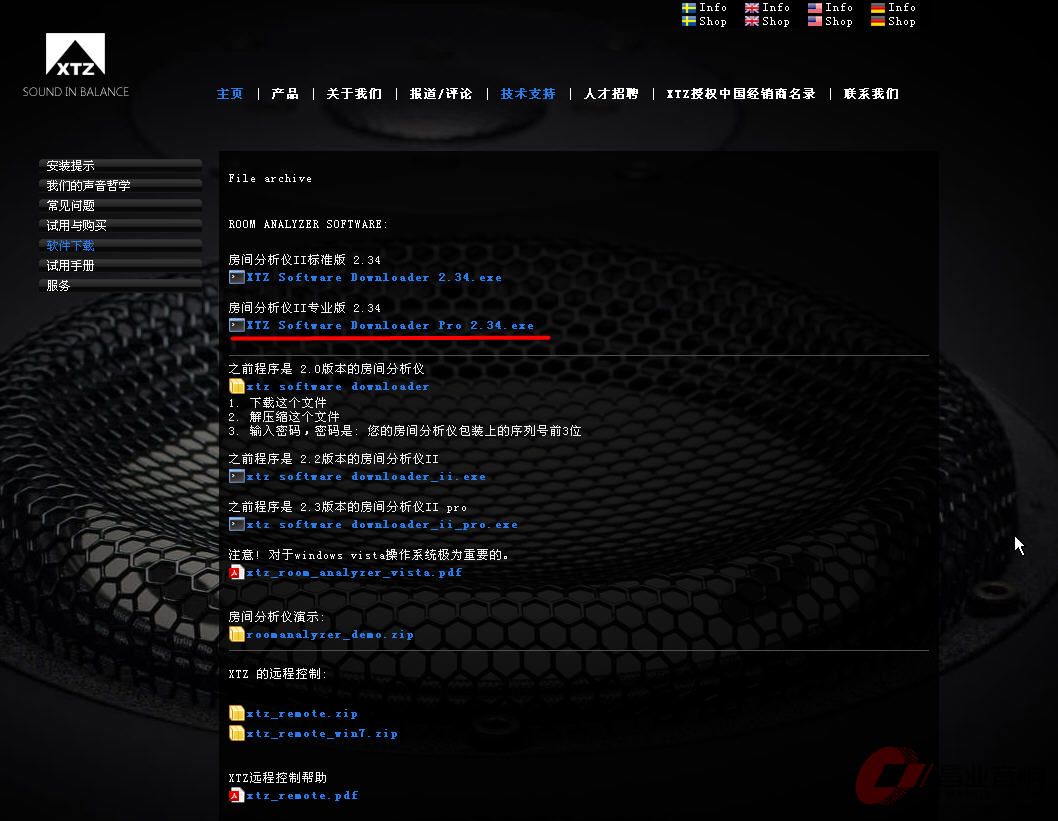

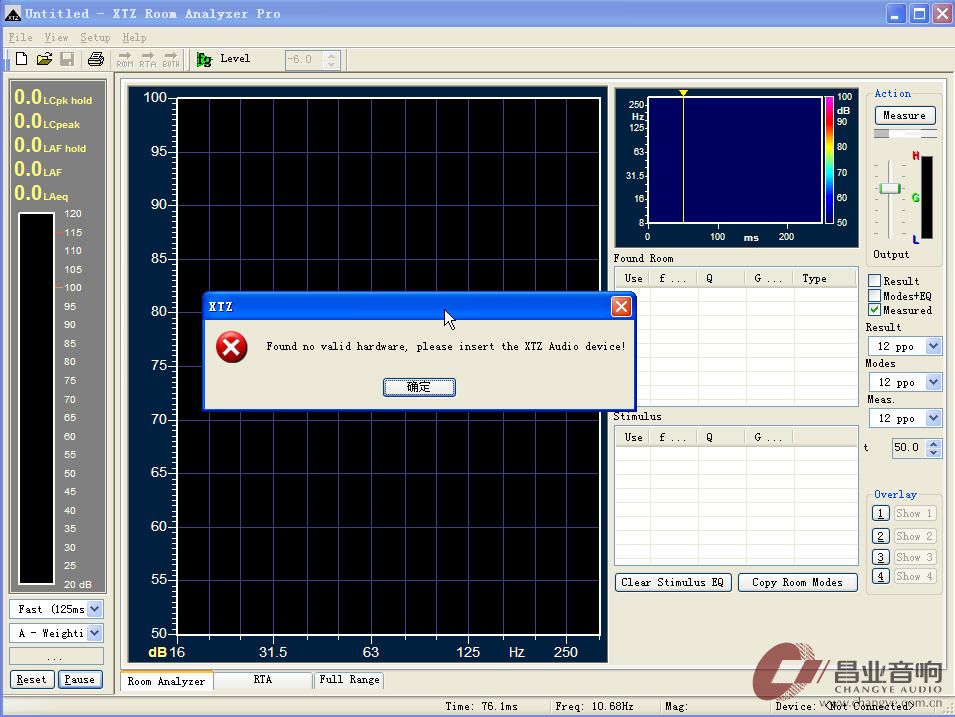

首先，XTZ官网，提供的最新版本软件，下载是需要SN码验证的，我尝试过很多次，都不能通过验证。而使用低版本的软件，则在win7系统不能正确运行。
不得已，找到XTZ技术服务，通过QQ才拿到最新的2.34版本软件。


作者: kkman2002 时间: 2015-9-11 09:37 AM

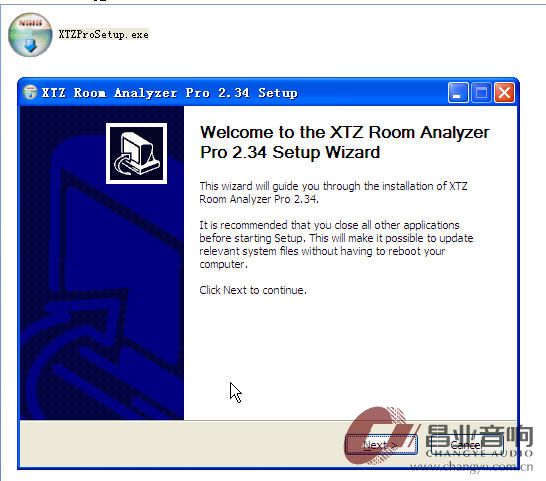

1..xtz软件的安装和使用
双机XTZ软件的安装文件，setup and setup。

需要注意的是，如果版本过低，不支持高版本的windows系统，无法识别xtz的USB AUDIO设备，则会报错。使用最新版本是必要的，毕竟有时候，不仅仅你自己使用。



作者: kkman2002 时间: 2015-9-11 09:47 AM
安装完软件，就可以进行设备驳接了。

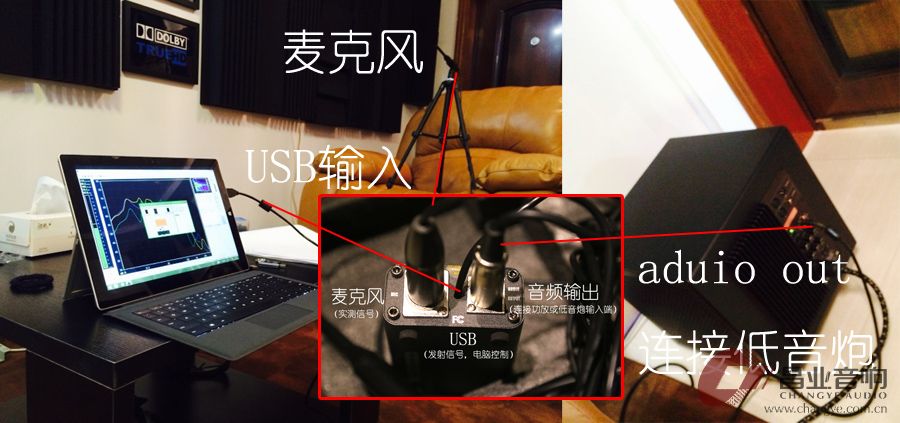

如图示：
1）XTZ外置声频器，USB输出，连接电脑。
2）mic（麦克风）连接好测试麦，并放到三脚架上。
3）audio out（音频输出），连接测试的低音炮或功放。


作者: kkman2002 时间: 2015-9-14 04:59 PM

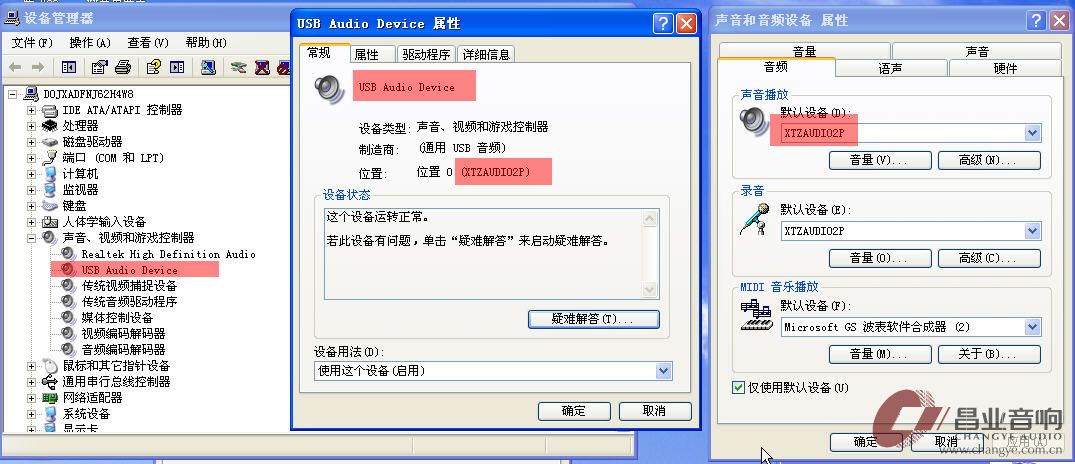

usb连接电脑后，正常识别后，显示usb audio设备，即可正常使用。


作者: kkman2002 时间: 2015-9-14 05:13 PM
现在来看看，如果操作软件和测试项目都有些什么

XTZ一共可以测试三个项目分别是：
1、房间模式测试，主要进行

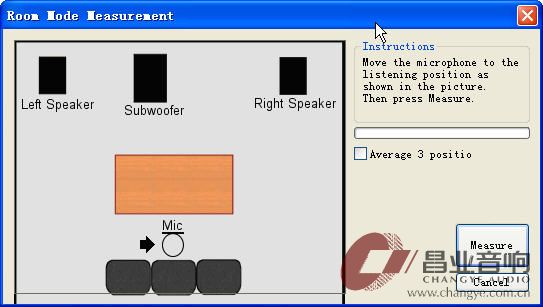

16-125hz，粉红噪音扫描后，获得这个频段的曲线，从而找到房间低频缺陷。通常，可以对房间比例引起的低频驻波等进行验证。而这个模式，我们也可以用来调整低音炮。通过不同摆位，可以获得不同的曲线，找到曲线最好的一个位置，就是通常房间最佳炮位了。测试时，可选择单点或三点测试。如果，就单单，调炮，选择单点即可，提高效率。

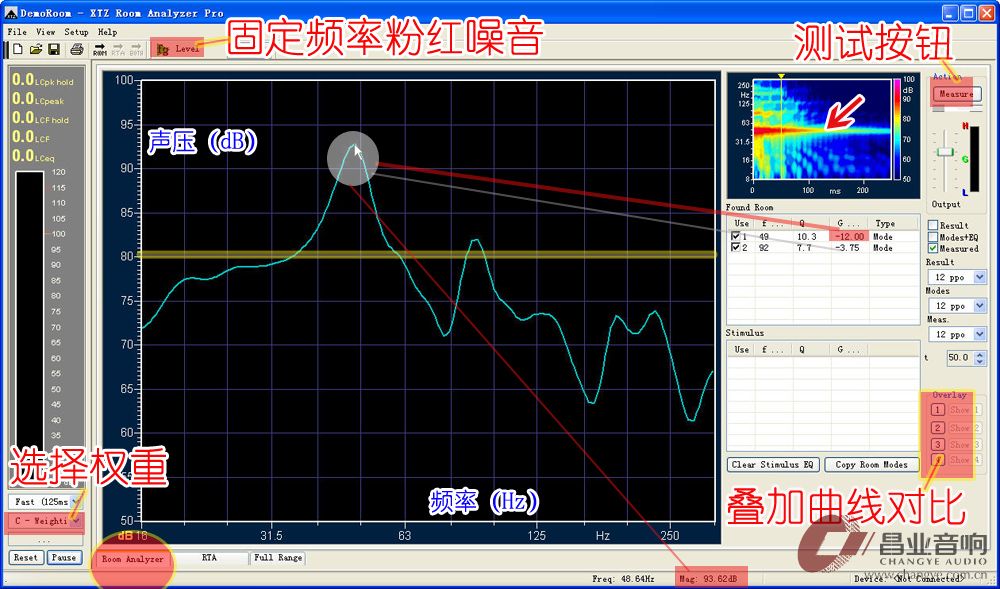

界面如图：

1、选择加权模式，通常，小房间选择加权C模式。

2、测试前，拖动滑竿，让音量达到刻度“G”上面，通常测试结果平均声压超过75db，能提供更精确的结果。这一步，也是测试你的接线、器材是否正常？

3、调整好适当的音量。就可以点击测试按钮，进行测试了。

4、单调炮的话，取消三点模式，采用单点测试。

5、测试结束，就可以得到一条曲线。注意，针对波峰，XTZ其实提供了相应要处理的量，一般，可参考这个值，调整低音炮的PEQ进行“打峰”，而对于谷，合理的摆位，更容易解决。（后面，提供实例测试过程）

6、Fg按钮，可以提供16-4Khz，各个固定频段的粉红噪音。这在调整低音炮和主炮相位时，可以使用（后面再详述）

7、最后，可以点击show1。。。。2，可以叠加4条曲线，分别对不同的位置或调整，进行对比参照。

[ 本帖最后由 kkman2002 于 2015-9-14 05:14 PM 编辑 ]



作者: kkman2002 时间: 2015-9-14 05:29 PM

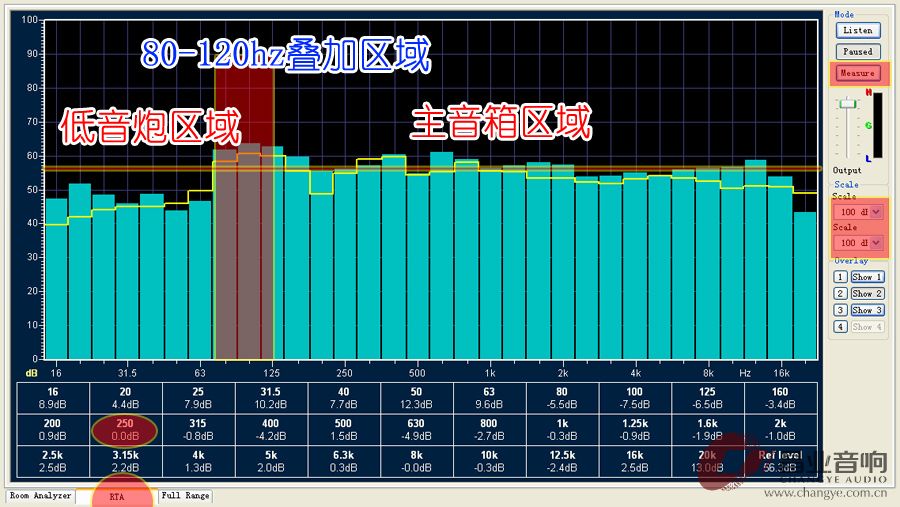

2、实时RTA主要测试16-2khz，全频段实时曲线。这里，需要连接功放，让主箱和低音炮同时发声，可以验证和调整低音炮和主箱的曲线融合度。这对低音炮调整相位，也同样能有所反应。（后面详述）

界面如图：
1、音量调整，跟前面一样，调整到合适的音量即可。
2、按测试按钮，即可出现扫频不间断信号，等稳定后，即可暂停，获得曲线。
3、下面，有各个频段的矫正参数，通常，会以0db的频段作为基准。AV系统来说，全频段，不出现+-6db，是很好的曲线了，但这个往往很难追求。其实AV，如果是完全的平直，反而有时，不一定满足你的需要，可根据对比听感，进行取舍。


作者: kkman2002 时间: 2015-9-14 05:53 PM

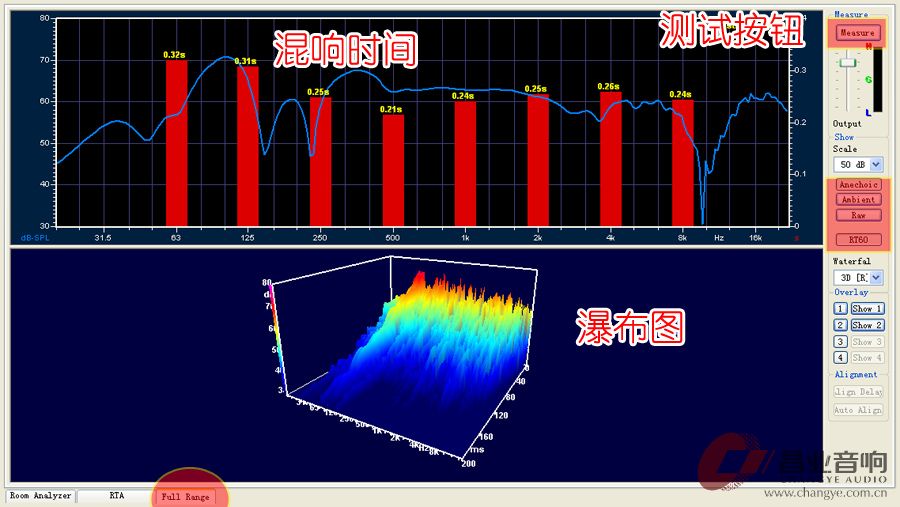

3、RT60就是俗称的“混响”时间。

通常定义反射时间为声音减少到60dB所需要的时间（ReverberationTime），缩写为RT60。

计算公式为：

RT60=k（V/Sa）

k值是一个恒量，当使用米制做单位时k等于0.161，当使用英尺制时k等于0.049。

Sa（sabins的缩写）是房间内各个吸收表面的吸收系数总和，不同的材料有他们不同的吸收频率，这些都是可以通过实验计算的。

V是房间的体积。

看的饶口又绕人。一般，HIFI环境，混响时间0.4左右，AV空间，混响时间0.3左右，就差不多了。

需要，注意，低频混响时间过长，通常是驻波或低频吸收处理不好，高频混响过长，听感会过亮，通常是扩散处理不合理。同时，扩散过多，测试结果，会显示过多的梳状滤波，听感上在多声道，容易产生定位不清晰，声音不干净的听感，这在AV空间需要注意，这也是，我通常不建议烧友，在顶部安排过多扩散的缘故。

8k,通常XTZ测试会出现混响时间显示超长的误差（这个房间是不多见的正常，嘿嘿），这一般是测试仪器精度的问题，同样，低频400hz以下的RT60值，也是很难确保精度的，这点在XTZ说明书上有说明。

[ 本帖最后由 kkman2002 于 2015-9-14 05:56 PM 编辑 ]


作者: kkman2002 时间: 2015-9-15 10:15 AM
2.实战，80后AV迷的超级逆袭--空间是王道
有了XTZ，底气足，精神头也有了，腰也不疼了，腿也不酸了，走街串户，到烧友家拜访，把玩，是这段时间的一大乐趣。
顺带，记录下不同空间的数据，为以后折腾提供经验，现如今是“大数据”时代，工业4.0向我们招手，与时俱进，才能有进步，发烧亦是如此。

第一站，去的是本地一个80后-小王的小窝，事业有成，家庭美满，关键夫妻和谐，夫人对小王折腾AV系统没有十分大的抵触，家里的实际掌权人物--可爱的小女儿，时常视察影院工程，也是决定性的因素，没有之一。
小王是超级影迷，好片烂片中片西片枪战文艺恐怖科幻，那正是一网打尽，此君对电影的热爱，可以说是疯狂。日常上班均在百公里外的城市，只有周末回来团圆2天的时间，挤时间出来看片，而且看的这么“丰富”，的确，让人叹为观止。有兴趣的去他的围脖看看：人称“不死小强”，AV达人。口头禅：饭可以不吃，电影不能不看，生命不息，观影不止，我是小强！

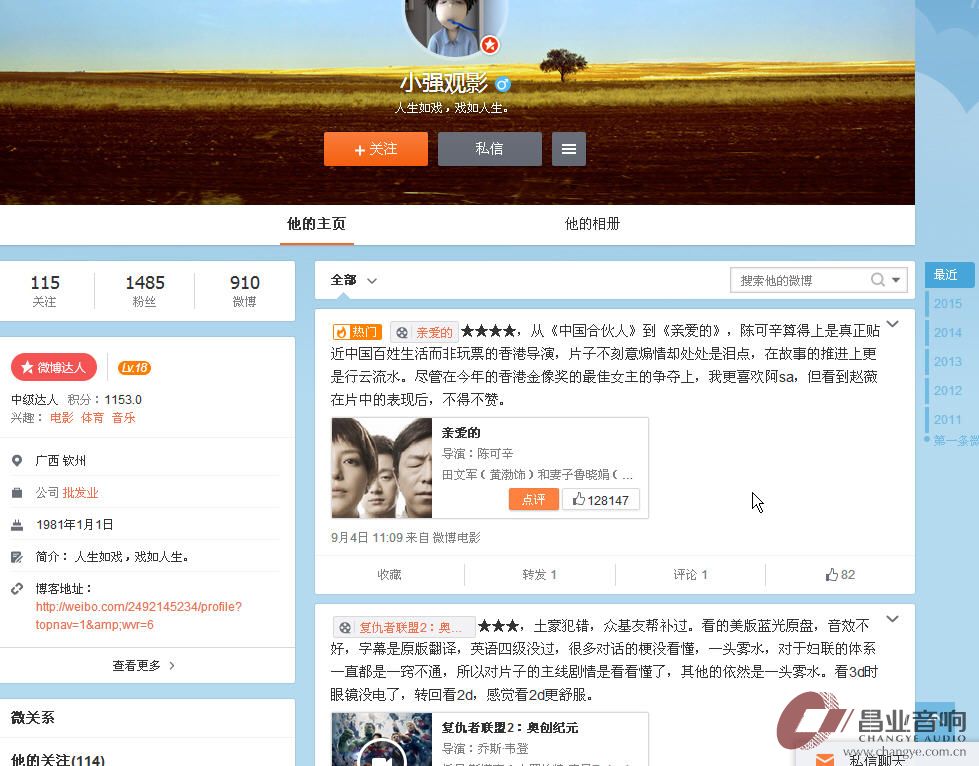

http://weibo.com/2492145234/profile?topnav=1&wvr=6


作者: kkman2002 时间: 2015-9-15 10:29 AM

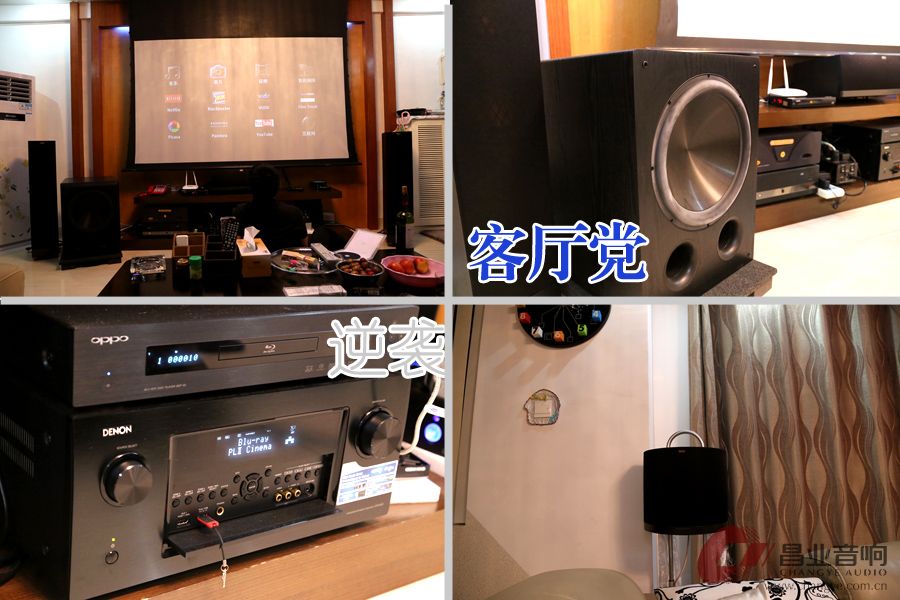

话说，几年前，喜欢电影的小强，加上家人的支持，近50平米的客厅，逐渐变成了AV系统的主战场，在几乎没有声学隔音处理的客厅，开音量到-5db甚至0db，几年，没有邻居找上过门，这的确不能不说是一个奇迹，或许也是一个几乎没有可能复制的传奇。我琢磨很久，百思不得其解，最后，只能归咎于：这真是一个有良心的开发商，地板居然有18公分厚，逆天了！
因为，能开很大声，在客厅，小强也很满足。但随着，我们这类土鳖的到访，小王开始不淡定了。换A1，换了PB13，换了更多银子和软妹币，但总觉得差口气。


作者: 只有情永在 时间: 2015-9-15 04:25 PM

原帖由 kkman2002 于 2015-9-15 10:29 AM 发表
话说，几年前，喜欢电影的小强，加上家人的支持，近50平米的客厅，逐渐变成了AV系统的主战场，在几乎没有声学隔音处理的客厅，开音量到-5db甚至0db，几年，没有邻居找上过门，这的确不能不说是一个奇迹，或许也是一个 ...

这台天龙功放是AVR4520吗？

作者: kkman2002 时间: 2015-9-16 08:24 AM

原帖由 只有情永在 于 2015-9-15 04:25 PM 发表
这台天龙功放是AVR4520吗？

对，改变风格的天龙合并，但重口味小强对它的"风格"实在无法忍受，已更换老旗舰A1

作者: 只有情永在 时间: 2015-9-16 02:57 PM

原帖由 kkman2002 于 2015-9-16 08:24 AM 发表

对，改变风格的天龙合并，但重口味小强对它的"风格"实在无法忍受，已更换老旗舰A1

不够暴力吗？！

作者: kkman2002 时间: 2015-9-16 05:32 PM
小强在先后观摩了几个独立空间之后，痛定思痛，决定正式入“黑”，哦，不是玩黑胶的黑，而是从客厅党转正为“小黑屋”的伸手党。伸手党？哦，那其实是一首诗：

伸手，依然看不到五指                      注解：小黑屋标准
   从此与寂寞相互依偎
伸手，就能看到天地                                              注解：哦，原来TM的是说遥控器

灰飞烟灭，弹指间光阴冉冉一瞬千年

伸手，海阔天空任鸟飞注解：大男人有时候也会有小小的幻想，理想是美好的，现实是骨感的，so，别在小黑屋看A片

自由，从来没有如此靠近

天大地大，暮然回首，原来还是老婆最大

......

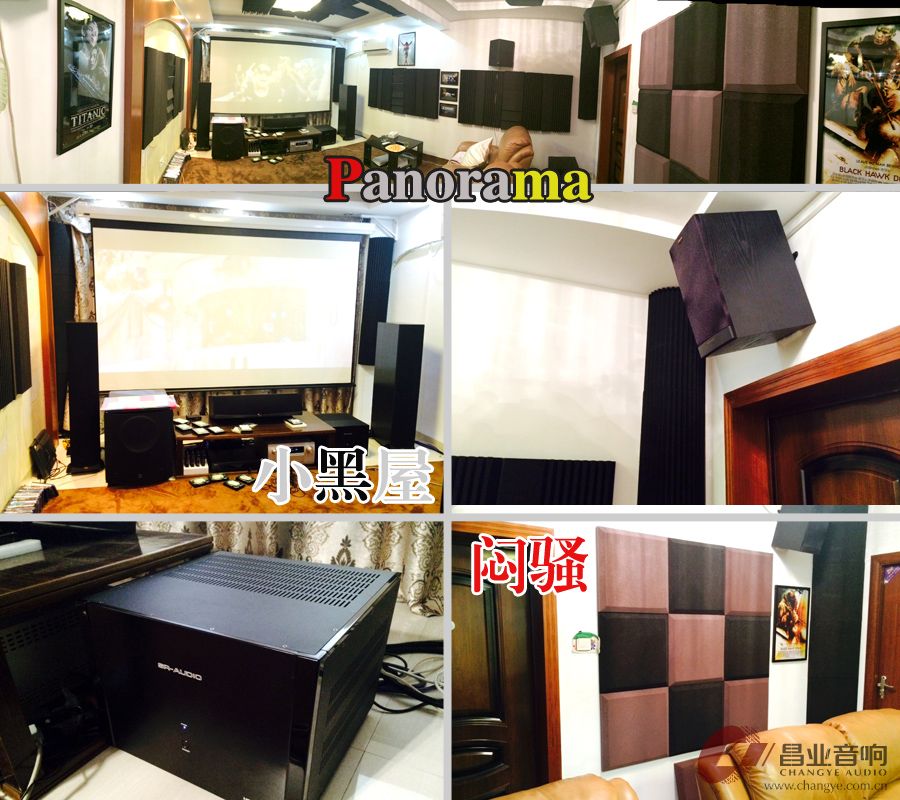

据说，小强申请在二楼造小黑屋，使用了上述神曲作为申报材料，并一次获得通过。

[ 本帖最后由 kkman2002 于 2015-9-16 05:36 PM 编辑 ]


作者: 只有情永在 时间: 2015-9-17 04:21 PM
小黑屋,牛！

作者: 云中漫步 时间: 2015-9-17 05:03 PM
牛X

作者: 跳舞的手指 时间: 2015-9-20 11:18 AM
标题: 回复 18# 的帖子
请教kk版主主hifi 兼av 棚顶应该怎样处理能合适两方兼顾呢？谢谢！

作者: kkman2002 时间: 2015-9-21 02:27 PM

原帖由 跳舞的手指 于 2015-9-20 11:18 AM 发表
请教kk版主主hifi 兼av 棚顶应该怎样处理能合适两方兼顾呢？谢谢！

注重第一反射点处理，建议用扩散处理。
原则是，相位排列扩散布局（意思别一个方向放扩散板，也别严格对称布局，最好采用阶中套的方式，提高扩散效率），中间扩，四周吸，中间为HIFI服务，四周为AV服务，可兼得。

作者: kkman2002 时间: 2015-9-21 02:28 PM
给抓去封闭培训3天，间隔更新，见谅

作者: 跳舞的手指 时间: 2015-9-22 07:43 PM
谢kk版主再请教四周墙壁全部采用木质吸音板打底可行吗？

作者: kkman2002 时间: 2015-9-24 05:37 PM

原帖由 跳舞的手指 于 2015-9-22 07:43 PM 发表
谢kk版主再请教四周墙壁全部采用木质吸音板打底可行吗？

不推荐，一是四周全多孔吸音板，对AV来说，吸音都偏多。THX标准也推荐间隔安排扩散和吸收的。HIFI来说，这么做，混响达不到要求，声音会很干硬。二是环保问题了。目前国内此类吸音板，加工工艺良莠不齐，有些甲醛超标严重，大范围铺设的话，只会增添隐患。

[ 本帖最后由 kkman2002 于 2015-9-24 05:39 PM 编辑 ]

作者: 跳舞的手指 时间: 2015-9-27 11:00 AM
谢kk版主指点！明年交房正是装修时还要向kk版主请教！

作者: kkman2002 时间: 2015-10-11 05:27 PM

原帖由 跳舞的手指 于 2015-9-27 11:00 AM 发表
谢kk版主指点！明年交房正是装修时还要向kk版主请教！

不客气，最近中央巡视组要来，忙的一塌糊涂，如不在，可PM或QQ交流

作者: kkman2002 时间: 2015-10-15 05:41 PM
先来看看小王测试的结果。
2个炮位示意图。1.PB13放在左前方靠近主箱（绿色），SUB36放在房间后部，沙发后面（紫色），炮后面的门通向一个储藏室。

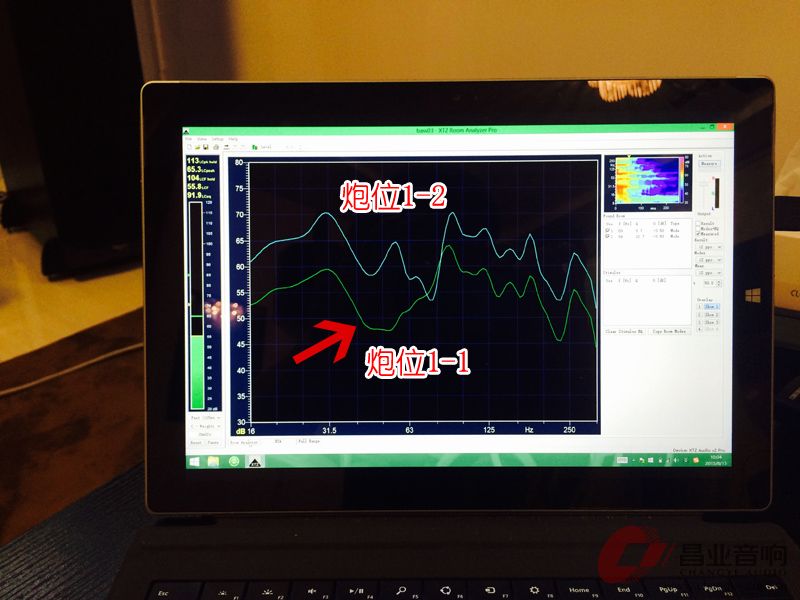

2.测试炮位，只做原地90度转向。炮位1-1，原始炮口向前，炮位1-2，转90度，炮口打墙。

3..从测试结果看，这个炮位问题比较大，50hz左右出现很大一个谷，分析原因，主要是炮后面有一个门，而且这个门后面是一个储藏室，门没有经过任何处理，储藏室变成一个大空腔，距离很近的话，对低频造成强吸收。而转动炮口打墙，可以看到比较明显的变化（为区别曲线，转向后加大了测试电平，可以更清楚看到2个曲线的区别），波谷向后移动，50hz以前和80HZ以后频段走向一致，只是中间出现打墙反射后低频变化。整体上看，这里不是一个好炮位。
当出现大波峰或大波谷，就需要考虑移动炮位了

[ 本帖最后由 kkman2002 于 2015-10-15 05:53 PM 编辑 ]



作者: kkman2002 时间: 2015-10-15 06:31 PM
移动炮位，并做相位调整。

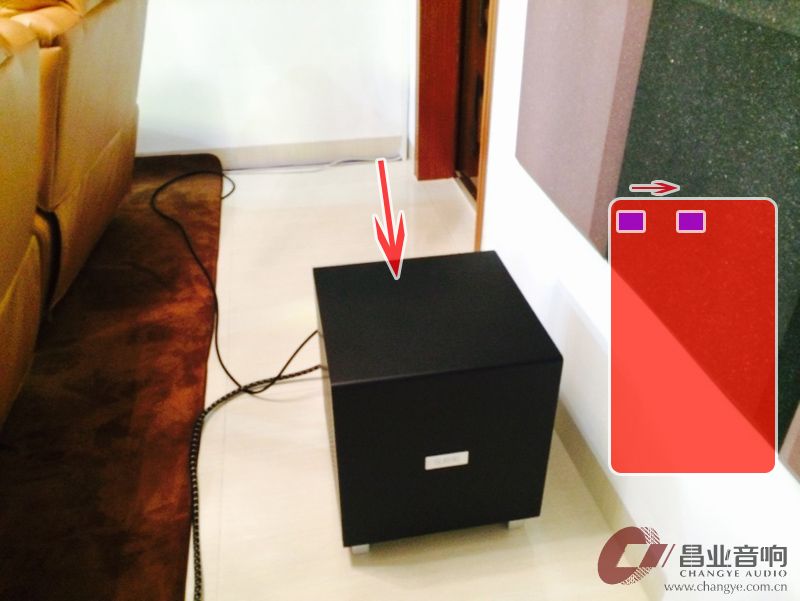

1.经过几个炮位的调整和测试，最终选择，房间后部中间位置。从测试曲线看，50-80hz波段大波谷已经得到很大改善。波峰可以通过低管来处理，或PEQ打掉，但波谷，只能靠炮位来调整，炮位主要解决房间固有缺陷，往往对波谷更有效。

2.在炮位确定后，进行主箱和炮的联机测试，通过调整炮的相位，结合听和看，听，是听调整相位声音的变化，越响，说明炮和主箱的相位越接近，看，则是以声压计的电平变化做参考。经过相位调整，波谷得到更进一步的改善。因此，有时候，波谷的产生，是由于主箱和超低相位不同步，产生某个频段相位抵消，通过相位调整，不仅能解决波谷塌陷的问题，实际听感上，低频的打击力、速度都有明显改善。

而这个相位调整的方法，虽然取得了明显的效果，却是有争议的。在后面土豪的超级听音房，会做更详细说明。

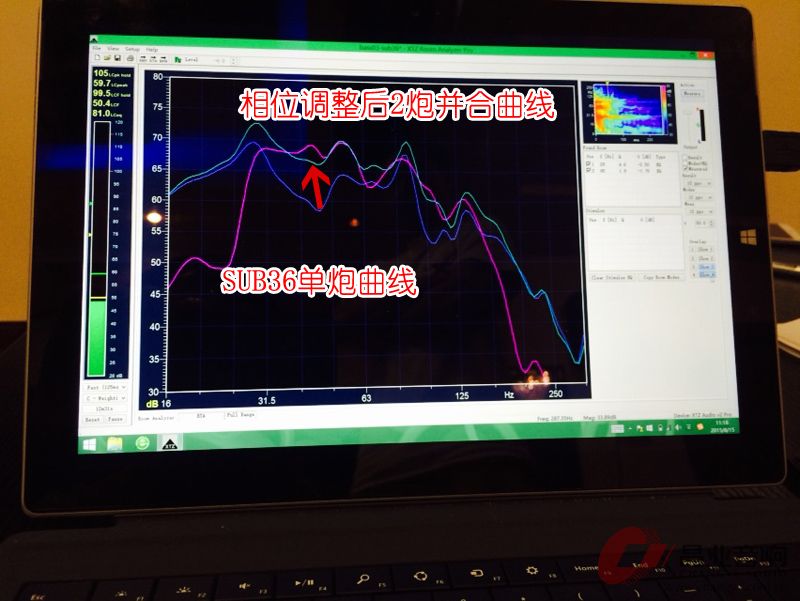

3条曲线：
紫色是sub单炮曲线，通过低管解决了波峰问题，同时，通过和主箱联机调试（一起响），调整了相位，这条线能看到波形的平稳性。同时，相比PB13能看到31hz前低频下潜的差距。（so，双炮或多炮，更容易取得更平衡的超低频效果）

蓝色是双炮测试，只调整炮位，没有做相位调整前的曲线，看到相比前面原炮位的波谷改善，但还是有小凹陷。

绿色，是SUB36做单独相位调整后，双炮联机第二次测试，能看到“小凹陷”波谷的进一步改善。

[ 本帖最后由 kkman2002 于 2015-10-15 06:36 PM 编辑 ]
