标题: 环境声学专家专栏 | 声美力总设计师郭总为您解答环境声学装修设计困惑
环境声学这些年逐渐为发烧友所重视，一间设计合理的听音空间能让器材最大程度的发挥出其潜力。越来越多的发烧友开始认可“玩HIFI的最高境界最后是玩环境”。同时我们也看到，环境声学也最错综复杂，源于每个环境的声学环境的面积、特性不同，解决方案也就不同，需要有针对性的解决。发烧友凭自己的经验在折腾一次若无效果，又或者是自己缺乏声学处理知识时，专家的建议就显得更具有指导意义。

声美力总设计师郭总从事环境声学研究多年，实际环境操作经验深厚，开发出了一系列的环境声学产品。本专栏由郭总亲自坐镇为发烧友解答“环境声学”问题，如大家碰到任何这方面的问题，可以跟帖请教郭总，如有可能提供一份房间平面图更具体形象，也许能让您走出环境处理的困惑，郭总将会在百忙中抽出一些时间为大家解答给予建议！

[ 本帖最后由芍药于 2014-10-22 11:52 AM 编辑 ]


作者: 芍药 时间: 2014-10-22 11:54 AM
目前声美力声学系列的主要产品：

B1 MKII泛音调节器


作者: 芍药 时间: 2014-10-22 11:54 AM
B2 驻波黑洞


作者: 芍药 时间: 2014-10-22 11:54 AM
B3 MKII扩散板

B3 .jpg (81.5 KB, 下载次数: 260)

作者: 芍药 时间: 2014-10-22 11:55 AM
B4 吸音板


作者: 芍药 时间: 2014-10-22 11:55 AM
B5低频陷阱吸音柱


作者: 芍药 时间: 2014-10-22 11:58 AM
针对昌业现有金海印的三个陈列室：分别对应家居的小环境、中环境及大环境而设计。郭总在这三个环境使用其声学产品进行了细致的调整摆放，顿时令器材活色生香，通过亲自示范对比，立马可辨的提升让环境改观呈现出无限的可能。

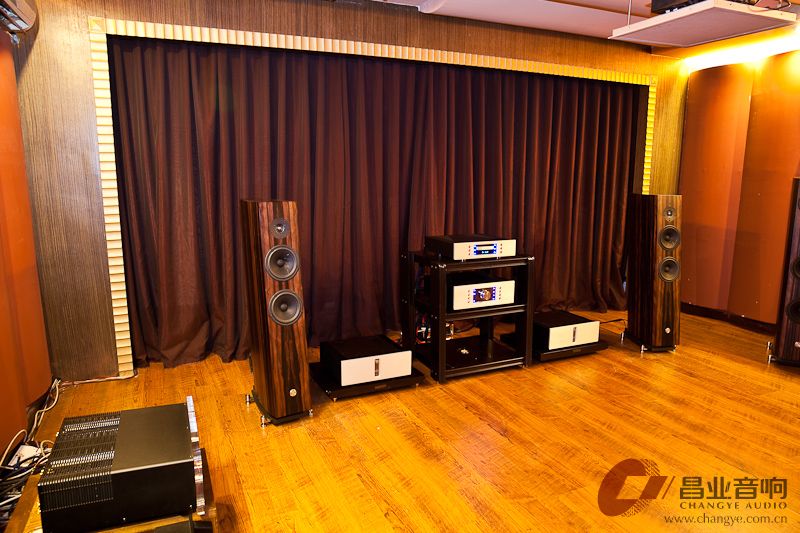

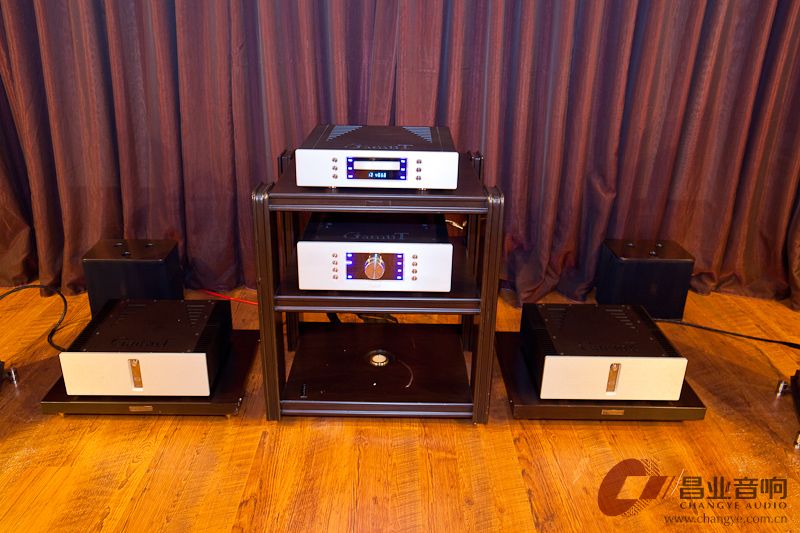

小型陈列室，20平方以下：

[ 本帖最后由芍药于 2014-10-22 12:11 PM 编辑 ]


作者: 芍药 时间: 2014-10-22 12:02 PM
粗调：分别进行摆放调试声学产品

[ 本帖最后由芍药于 2014-10-22 12:10 PM 编辑 ]





作者: 芍药 时间: 2014-10-22 12:07 PM
郭总对小房间最终建议是：

B2 驻波黑洞一对 摆放后墙中部
B5 低频陷阱吸音柱一对 后墙两墙角
B1 MKII泛音调节器一对 摆放在箱子两侧的第一反射点

[ 本帖最后由芍药于 2014-10-22 12:14 PM 编辑 ]


作者: 芍药 时间: 2014-10-22 01:38 PM

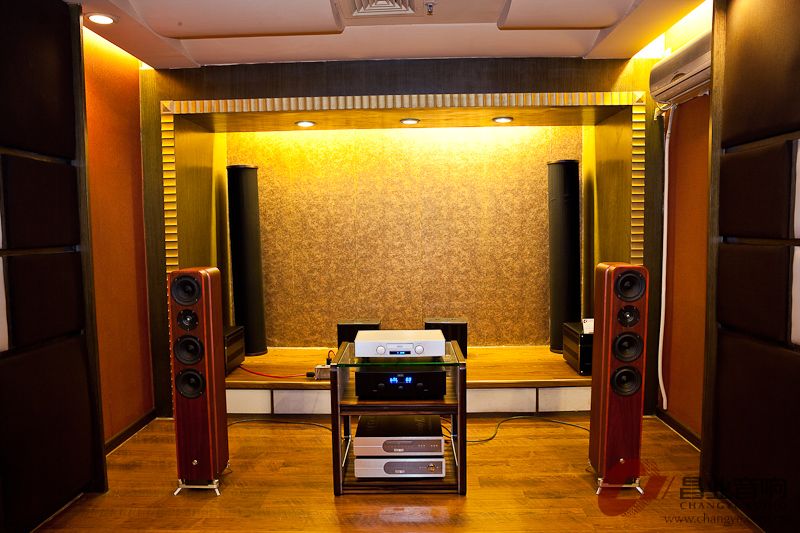

中型陈列室，20 -40平方之间：

[ 本帖最后由芍药于 2014-10-22 01:57 PM 编辑 ]


作者: 芍药 时间: 2014-10-22 01:49 PM
郭总对中房最终摆放建议:

B5 低频陷阱吸音柱一对 后墙两墙角
B2 驻波黑洞一对 摆放后墙中部
B1 MKII泛音调节器一对 摆放在听音皇帝位两侧




作者: 芍药 时间: 2014-10-22 01:59 PM

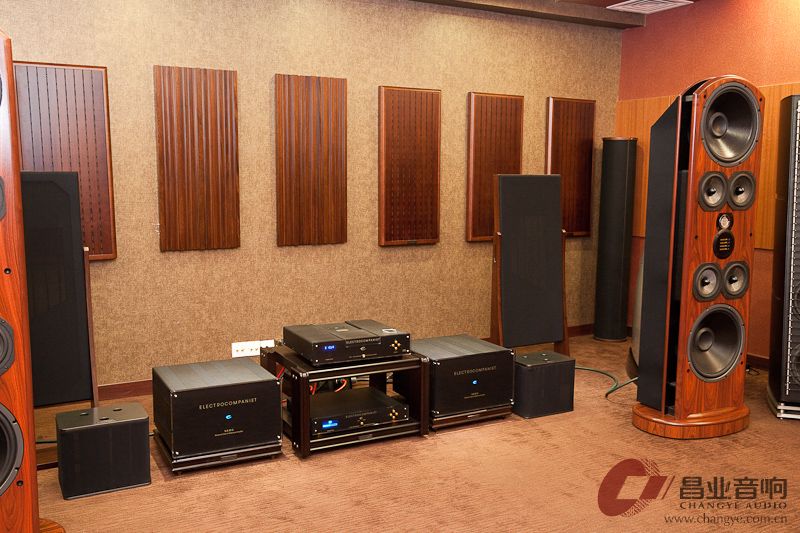

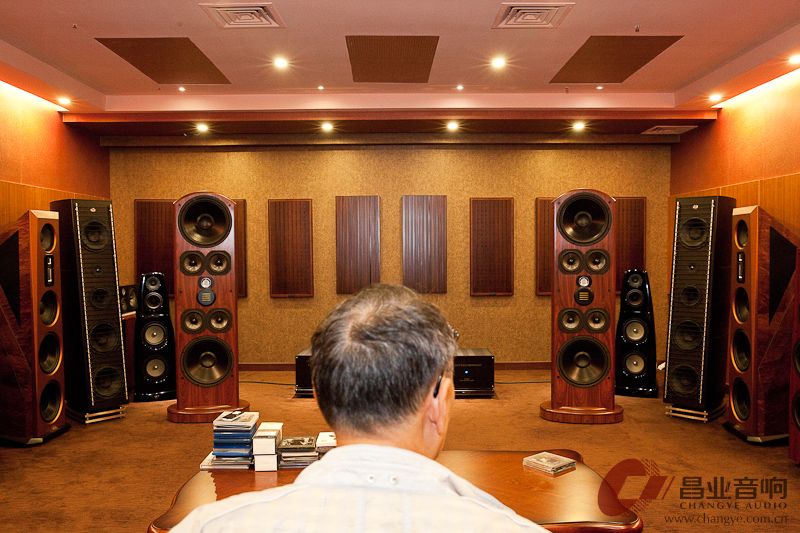

大型陈列室，40 -60平方之间

[ 本帖最后由芍药于 2014-10-22 02:00 PM 编辑 ]



作者: 芍药 时间: 2014-10-22 02:12 PM
郭总对大房间最终建议是：

一、前方墙面以B4 吸音板与B3 MKII扩散板 组成的阵列；
二、两侧墙面以B3 MKII扩散板 组成的阵列；
三、B2 驻波黑洞一对 摆放器材架两旁
四、B5 低频陷阱吸音柱一对 后墙两墙角
五、B1 MKII泛音调节器一对 摆放在靠近后墙两箱子之间





作者: 芍药 时间: 2014-10-22 02:39 PM
对声美力“声学系列”产品的摆放与使用有任何疑问，可跟帖请教郭生。

作者: 王白石 时间: 2014-10-22 10:21 PM
看到老梁老师与郭总在一起。

声美力调音配件确是发烧友的调音好帮手！

作者: 只有情永在 时间: 2014-10-23 10:10 PM

原帖由芍药于 2014-10-22 11:58 AM 发表
针对昌业现有金海印的三个陈列室：分别对应家居的小环境、中环境及大环境而设计。郭总在这三个环境使用其声学产品进行了细致的调整摆放，顿时令器材活色生香，通过亲自示范对比，立马可辨的提升让环境改观呈现出无限 ...

漂亮的环境，和谐的搭配，声学的创作。。。。。。。。。

作者: 老梁 时间: 2014-10-26 10:01 AM
听音室的声学处理，一直烦扰着每一位朋友，这是一件大事，搞得好，器材的优点和长处，就能够得以充分的发挥，甚至可以做到极至。搞得不好，“冤、假、错”案就由因此而产生。
所以，房间的声学处理，不可掉以轻心，务必充分注意。

作者: 老梁 时间: 2014-10-26 11:35 AM
声音是由物体振动而产生的，是由空气作为载体而传送的，声音在传送过程中，受到了方方面面的影响。由于受到空气的阻力，声音会逐渐减弱，受到物体阻挡，就会改变方向，我们在房间听音乐，也是如此道理。
简单地说，我们听到的声音一般有两类，一是直达声，另一种是反射声。直达声是由音箱产生的，反射声则是由空间营做的。两者同样重要。
我在孩童时，玩过这样一种玩具，名为“打电话”。这种玩具是自制的，将两个火柴盒的外盒的一端用薄纸糊着（封口）并在中央位置用缝衣针穿个小孔，再用缝衣线把两个火柴盒连在一起，拉直后就可以通话了。这是声音的定向传送，我们是否从中得到一点启示呢。
先谈谈吸音问题。我们都有一个体会，在一间吉屋中，四壁空荡荡，说话很吃力，听不清，越大声讲，情况更糟糕。这就是反射作怪。N年前，我曾让了一套音响给朋友，功放是新西兰的，有效功率每声道100W，音箱是英国的，在我家听相当不错，但搬到他家后，声音就气若游丝，我到现场察看，问题搞清了。原来他家的听室面积3x6米，音箱摆放在长边，对边是一套大型梳化，音箱与梳化只有1.5米。声音被吸收了。
前者是没有丝毫吸音，让声音乱冲乱闯，后者是将声音几乎吸净。声音没有活力。

[ 本帖最后由老梁于 2014-10-26 11:37 AM 编辑 ]

作者: 老梁 时间: 2014-10-27 10:57 AM
过去，我们在处理听音环境时，往往把吸音作为首要的手段，我的听音室就是这样做了。墙壁三周（成U形）由天花到地板挂起了吸音布，也不管是什么材质，反正售价平的就可以了，用布30多米，重量足有40公斤以上，两人抬回来（那时还年轻，不怕），把缝纫机也搬到现场，夫妻搭档干了两天。地板还铺上了一块3x2（米）地毯，我家客厅约30平方米，4x7米，呈矩形，很好用，音箱离墙一米，皇帝位离音箱3米，前后有较充足的空间让空气流动，天花顶上还装了三盏石英射灯，晚上，打开射灯，活象个舞台。十多年过去了，这个舞台还被朋友提起。
择个吉日，约好朋友，举行开声试听。情况如何？失败！环境是十分安静了，寂静得像“死”一般，连听觉都似乎有点麻木。声音没生气，没有空气感，声场不成形，高、中、低频段都受到不同程度的衰减。这种听音环境持续了半年时间，虽经多位高手会诊，调校，改变不大。结论：吸音虽有作用，但不能能作为重点，更不能单一手段来运用。吸音消耗大量的功率，破坏了声音的结构，令到优美的音乐变得木纳，大为失色。

[ 本帖最后由老梁于 2014-10-27 11:00 AM 编辑 ]

作者: 陈先生 时间: 2014-10-27 11:06 AM
精彩继续。。。

作者: 声美力 时间: 2014-10-28 01:17 PM
标题: 欢迎咨询
欢迎大家踊跃咨询，共同交流探讨环境声学的重要性和实用性。

作者: lxp5369 时间: 2014-10-28 03:19 PM
郭总：看了您对声美加声学产品用在视听室的介绍，本人最近想装修一间专门听音乐的房间，不知装修时应对房间先做怎样处理，我准备用的房间面积为：宽3250，长7200，高2700。宽度不理想，主要是考虑楼梯的上下，前墙是砖墙，但有一扇门，出门是我的6平米DIY工具兼工作间，后面是落地钢窗，考虑双层双门处理，长边有一扇进出门。请郭总方便给予指导和帮忙。谢谢！

作者: 马生 时间: 2014-10-28 04:15 PM
建议LS先上个平面图，这样直观些

作者: q13867 时间: 2014-10-29 10:47 AM
郭总，我的情况如下：

1. 我的客厅是8米长*5米宽，一边是落地玻璃窗，一边是大型玻璃鱼缸+玻璃隔断门。
2. 音响是摆放在8米长边的，中间木质茶几，U型摆放布艺沙发一套。
3. 房顶局部（约四分之一面积）做了扩散处理，底面为大理石。
4. 使用声美力500音箱架一对，CYT1/2机架2个，音箱后沿距后墙70公分。
5. 存在主要问题：声音偏低，小提琴在腰部，人声口型大部分情况在高音单元处，甚至有的碟会低到低音单元处。

请郭总指导一下问题所在及改进办法。谢谢！

作者: 声美力 时间: 2014-10-29 11:25 AM
标题: 回复 22# 的帖子
你的房間深度很好，但寛度是窄了一些。
1）兩側牆的長度較長，容易起震盪(我預計是磚牆)，會建議在兩側牆的中央位(大約)，圍3件1米高，2.4米長的9mm(至18mm)的膠合板(可參考昌業的試音室）不過要留意裝膠合板要用5，6支拉爆鏍絲上緊，能有鬆位(如能在牆身與板之間加一些厚一點的玻璃膠，可能會更妥當）。(亦可在牆的中央位置加一件膠合板，不過這樣音波應不及一條長的横板長條好。
2）在窗的那边，可以考慮加兩幅窗簾，一幅薄的紗簾，一幅可擋光的窗簾，聆聽基本用薄的紗簾，全開或半開。避免化纎。
3）雙層門處理是很好，不過要留意門必需很堅固，實心。
4）建議採用用2個B1，位置可考慮2個位置
a) 在音箱前的兩側牆(估計可能是音箱前1米，用架靈活性較大，但由於房間窄，有必要時便掛牆。
b）在聆聽位附近兩側放B1連架，斜向音箱。a及b可同時使用，目的是加濶音埸
5）由於房間的物料會影響到音効，音箱及座位位置，器材等亦有影響，會建議採用2個B5放牆角，2個～4個B2作現場調校，其他則擺放後再調整(如能量太大可加B4在牆。)

[ 本帖最后由声美力于 2014-10-29 05:12 PM 编辑 ]

作者: 只有情永在 时间: 2014-10-29 04:17 PM

原帖由老梁于 2014-10-27 10:57 AM 发表
过去，我们在处理听音环境时，往往把吸音作为首要的手段，我的听音室就是这样做了。墙壁三周（成U形）由天花到地板挂起了吸音布，也不管是什么材质，反正售价平的就可以了，用布30多米，重量足有40公斤以上，两人抬回 ...

还请老梁兄导出其中的缘由？？！

作者: lxp5369 时间: 2014-10-29 07:02 PM
标题: 回复 25# 的帖子
郭总：看了您的意见，谢谢！我的墙除门外，都是砖墙我。再问一下，二侧墙不用再进行其他扩和吸的装修处理了吗？另外，顶要进行吸、扩的处理吗？

作者: 声美力 时间: 2014-10-30 02:20 PM
标题: 回复 24# 的帖子
你的情況聼起來好像是平衡度及某部份的弱音(harmonics)有些問題。
1. 我的客厅是8米长*5米宽，一边是落地玻璃窗，一边是大型玻璃鱼缸+玻璃隔断门。
答：會影響音質，但不知位置和玻璃厚度等資料，難與評估。如魚缸玻璃不厚，有可能是主因之一。
2. 音响是摆放在8米长边的，中间木质茶几，U型摆放布艺沙发一套。
答：這沙發應是問題之一，過多吸收弱音。

3. 房顶局部（约四分之一面积）做了扩散处理，底面为大理石。
答：有很多很好的系統，屋頂都沒有加處理。除非屋頂有嚴重缺點，否則盡量避免，因為修改會是較大的工程。但不知位置和物料，設計等資料，難與評估。
大理石會有機會混濁，但不應是音場低落的主因。

4. 使用声美力500音箱架一对，CYT1/2机架2个，音箱后沿距后墙70公分。
答：要音箱等資料才能進一步了解。

5. 存在主要问题：声音偏低，小提琴在腰部，人声口型大部分情况在高音单元处，甚至有的碟会低到低音单元处。
答：平衡度及某部份的弱音(harmonics)可能有些問題。建議採用B1連架，應可改善音埸高度。

[ 本帖最后由声美力于 2014-10-30 03:32 PM 编辑 ]

作者: 马生 时间: 2014-10-30 03:53 PM
郭总不愧为知识、经验均十分丰富的专业设计师、老前辈，待人接物亲和友善又低调，绝对值得信赖

作者: 只有情永在 时间: 2014-10-30 08:49 PM

原帖由 声美力 于 2014-10-30 02 PM 发表
你的情況聼起來好像是平衡度及某部份的弱音(harmonics)有些問題。
1. 我的客厅是8米长*5米宽，一边是落地玻璃窗，一边是大型玻璃鱼缸+玻璃隔断门。
答：會影響音質，但不知位置和玻璃厚度等資料，難與評估。如魚缸 ...

回答专业明确！

作者: 王白石 时间: 2014-10-30 11:09 PM

作者: q13867 时间: 2014-10-31 10:06 AM

原帖由 声美力 于 2014-10-30 02 PM 发表
你的情況聼起來好像是平衡度及某部份的弱音(harmonics)有些問題。
1. 我的客厅是8米长*5米宽，一边是落地玻璃窗，一边是大型玻璃鱼缸+玻璃隔断门。
答：會影響音質，但不知位置和玻璃厚度等資料，難與評估。如魚缸 ...

非常感谢郭总拨庸指导，因无法具体了解实地情况，就算我提供情况再详细，对声音的描述也难免带有主观的色彩，毕竟不能像示波器那样客观准确地展现，所以郭总也只好隔山打牛了，这确属难为巧妇了，要是哪天郭总有机会寻访寒舍那真是烧友们的福气了。

作者: 声美力 时间: 2014-10-31 11:10 AM
标题: 回复 27# 的帖子
牆身採用非常穩固的方法裝上木膠合板，其實是一種非常有効的牆身處理。令到這個房間變成一個木與磚結合的設計(並非處理磚牆而已)。由於你所有的器材，音箱尚未擺位，除基本問題外，很難估計其他音効，音箱大小，落地或書架，驅動單元，都有完全不同的音効，不同能量。一般情況我們盡量避免吸收，過多的吸收會嚴重減低弱音，更有機會改變系統的綫性。所以只建議2個B5來減低駐波，和有需要时可加B4吸收能量。B1是主動式增大空間，市場還未有同類産品，B1應適合你較窄的寛度，B3，B4可以將來後加再作修正。任何過多使用音効處理物料，物件，絕對會影響綫性効果，所以我們不建議過量的採用。由於房間不是大型房間，屋頂的影響應不大，加上屋頂施工及修改，比較困難，所以沒有建議你處理屋頂。

作者: lxp5369 时间: 2014-10-31 08:42 PM

原帖由 声美力 于 2014-10-31 11:10 AM 发表牆身採用非常穩固的方法裝上木膠合板，其實是一種非常有効的牆身處理。令到這個房間變成一個木與磚結合的設計(並非處理磚牆而已)。由於你所有的器材，音箱尚未擺位，除基本問題外，很難估計其他音効，音箱大小，落地 ...

郭总：谢谢点拨指导，我用的音响设备都是昌业购的，是全套EC产品，CD是1UP，前级是4.8，后级是EC400,音箱是美国瑰宝落地箱SE。我担心房间不大，尤其是宽度不够，低音驻波会影响，所要问顶，侧面墙的处理，声美力声学产品我

作者: lxp5369 时间: 2014-10-31 08:44 PM
巳有二个B2。

作者: 老梁 时间: 2014-10-31 10:53 PM

热烈欢迎郭老担任本论坛版主！郭老亲临座镇，为论坛增辉。欢迎各位朋友，对“声美力”产品多提宝贵意见，因为这是一个学习和了解产品的难得机会。

郭老年近七旬，事业有成，钱财不忧，但他却天天在忙碌工作。对科研的工作从不知倦，对产品的开发，改进，提高从未间断，精益求精。难得！

科学有两种，一种是真科学，另一种是伪科学，“真”与“伪”之争从未停止过。我可以肯定地说，声美力的产品，是自然科学在音响领域的有效运用，是真科学！

《昌业音响》甘当《声美力》与“消费者”的桥樑，让生产者和使用者能够直接对话，不管是对哪一方面来说都是积极的，有正面意义的事情。

几天前，《昌业音响》与《声美力》双方的领导，技术员，质检员，店长等在《昌业音响》的三间不同面积，不同环境，不同器材展示的试音室里再一次全面的，认真的，进行测试，用了整整一天时间。我有机会参加，获益非浅。

测试的结果：令人满意，因为“理论和实践是统一的”。
芍药版主将会陆续地将有关测试的场面，通过图文向各位作报导。

今天，我打开论坛，发现了“声美力”荣当上论坛版主，显然，是欢迎大家对“声美力”产品作更进一步的了解。为各位在听音室的设计遇到的难题排忧解难。
科学是生产力，科学要为人类服务。

作者: 只有情永在 时间: 2014-11-1 03:11 PM
有郭总在昌业论坛为烧友答疑，是我们大家的福气！

作者: 芍药 时间: 2014-11-3 10:58 AM
设计者对自己的产品应该是最了解的,郭生能亲自分析指导是此帖的意义所在.

作者: 王白石 时间: 2014-11-3 11:12 AM
发烧友的福音！

作者: 只有情永在 时间: 2014-11-3 02:47 PM

原帖由芍药于 2014-11-3 10:58 AM 发表
设计者对自己的产品应该是最了解的,郭生能亲自分析指导是此帖的意义所在.

昌业高层善待发烧友！

作者: 老梁 时间: 2014-11-7 11:28 PM
每个人都有过照相的经历，上照相馆照的相片要比在户外照的相片质量高很多，其原因是灯光在起作用。摄影师利用各种的光源和不同角度的光线，来达到需要的效果。
我常到广州星海音乐厅听音乐会，上千座位的音乐厅基本上是不用音响设备的，但音响效果却十分理想，不同频率的声音，不同乐器发出的声音，甚至连针落地的微少响声，有不同座位的听众也能听得清楚。原因就是因为音乐厅采取了各种声音处理，主要就是吸音和反射。
听众就是吸音体，座位要因声制宜来摆设，大致上是半圆形体，大厅的顶部吊满各种材质，各种不同的几何图形，大小不同面积，高低错落的反（折）射板。可能还有一些暗藏的，我们看不到。
我也多次到过广州歌剧院看歌舞演出，它的主要功能是歌舞演出（开大会）主要是通过音响设备来扩音的，所以，剧院的四周挂上各式各样的音箱。主要是声音不混沌，不回响就基本可以，所以，以吸音为主。
由此及彼，你需要的是什么声音效果，在动手前，就应该有个计划（方案），要充分探讨，深思细想，可行与不可行等等，不要人云亦云，毕境情况各不相同。

作者: 老梁 时间: 2014-11-7 11:58 PM
在一般的家庭其听音室都或多或少受到环境所限制，难以获得一个比较理想的声音效果。不少朋友往往为之伤脑筋。所以，我们必须要学习一点有关声学的知识，要亲自动手做实验。这回好了，有郭老在本坛座镇，解答疑难。
声美力的所有产品，无一不是为改善，提升的的音响系统服务的，尤其是声音处理板，更是调校音效的利器。目前有五款规格，各有各特点，各有各用处。我有机会听到郭老的讲解和感受到了真正的效果，我服了。我给这些小家伙起个雅号：“三得”，即，睇得（漂亮），打得（真正起作用）难得（可以试用）。

作者: x.l 时间: 2014-11-8 12:35 PM
我个人喜欢比较安静，稍暗的声音，所以我的听音室是以吸音为主。当然，不是那种吸到声音发干那种，亮丽，飘逸的那种风格不合我口味

[ 本帖最后由 x.l 于 2014-11-8 12:36 PM 编辑 ]

作者: 只有情永在 时间: 2014-11-8 03:03 PM
好经验好分享，学习了。。。。。。。

作者: 陈先生 时间: 2014-11-8 07:54 PM

作者: POSTPINGPING 时间: 2015-4-17 07:29 PM
标题: 影音室准备装修了，有问题请教？

整个影音室侧重于HIFI兼顾AV，左右侧墙准备龙骨+吸音棉后，打算用150元/平米的实木白松吸音板（产品本身为实木，不上漆/不贴面饰较，买回后可自刷环保清漆）封面，不道可否？....另AV199上有位朋友也是有此打算，但发贴后别人多半建议说最好不用..该产品的链接

http://item.taobao.com/item.htm? ... &id=14905076893

[ 本帖最后由 POSTPINGPING 于 2015-4-17 07:31 PM 编辑 ]


作者: 胜利混凝土 时间: 2015-4-25 06:36 PM
郭总给看看我的空间如何处理，因为是兼顾办公的，不能放太多的校音器材，请指教


作者: 胜利混凝土 时间: 2015-5-27 11:30 PM
石沉大海，等不到回答

作者: juanbao2005 时间: 2015-8-26 09:58 AM

原帖由 胜利混凝土 于 2015-4-25 06:36 PM 发表
郭总给看看我的空间如何处理，因为是兼顾办公的，不能放太多的校音器材，请指教

功放能带得动这么大的房间么。
