作者: ttww007 时间: 2012-4-6 12:40 AM
标题: 复刻惠威脚架
脚架比箱子还贵，用什么来配我的AE evo1呢？2200的箱子配个AE1 M脚架感觉实在有点不值，还是自己做吧

！刚开始准备翻个AE1 M脚架的，找到当地一家翻砂厂一看，哈，居然前不久在我们胡主席的领导下，倒闭了！郁闷！！！只有选高密板材质的了，因为家里还一块上次做炮时多下的半块高密板，2.2cm加厚的板子，普通家用多用1.8cm厚的，这个是定制板哦

，放家里几年了，现在终于派上用场了！由于和惠威店的老板很熟，所以只有到他那里找资料了，没想到做出来配我的AE evo1效果不凡呐！

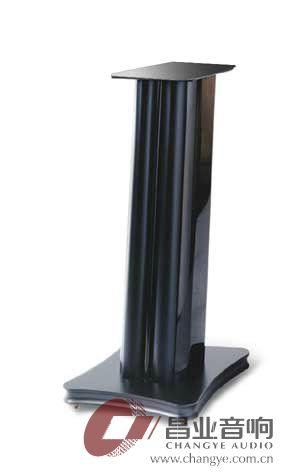

就是它



作者: ttww007 时间: 2012-4-6 12:41 AM

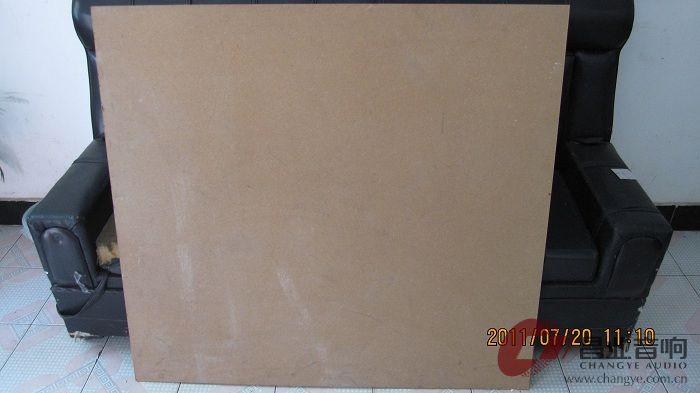

高密板


作者: ttww007 时间: 2012-4-6 12:43 AM

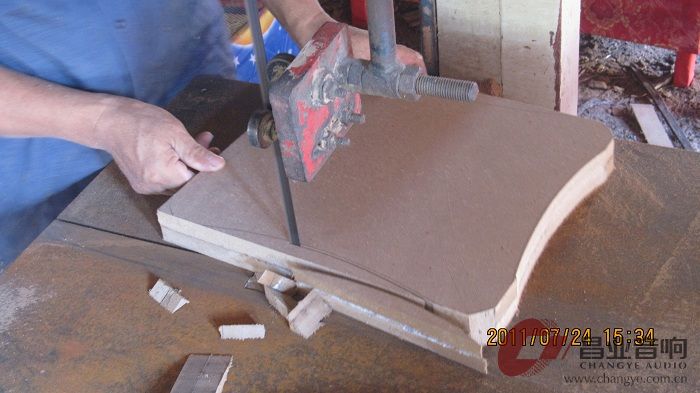

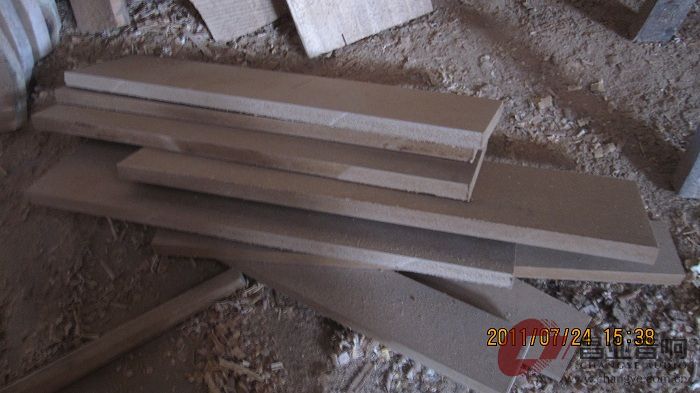

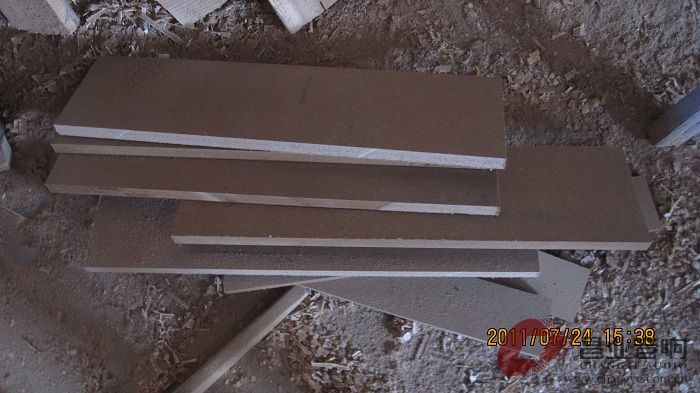

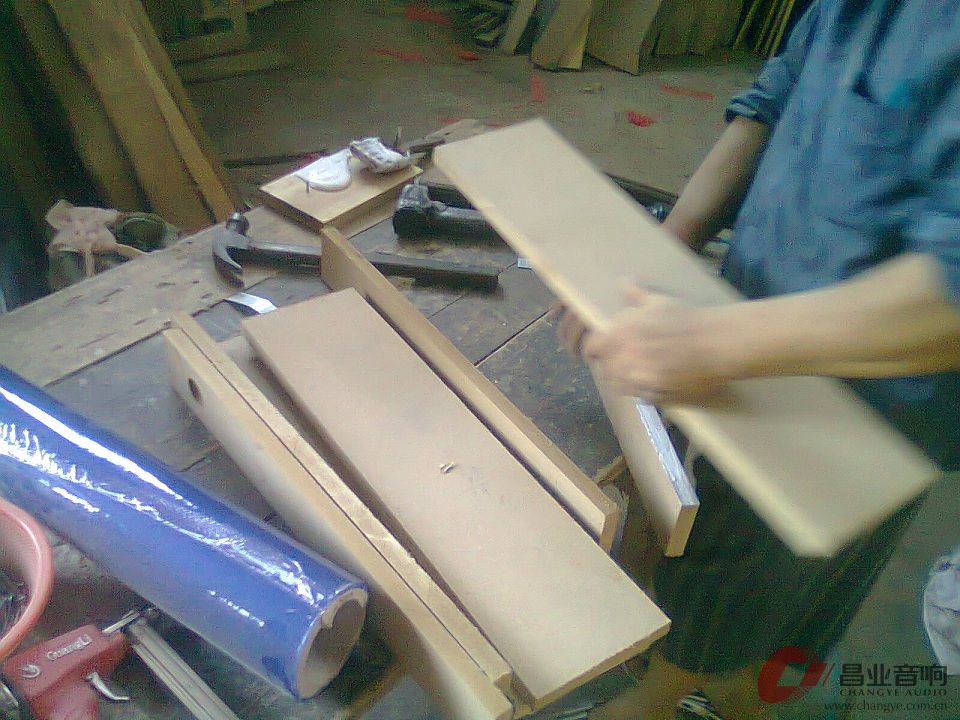

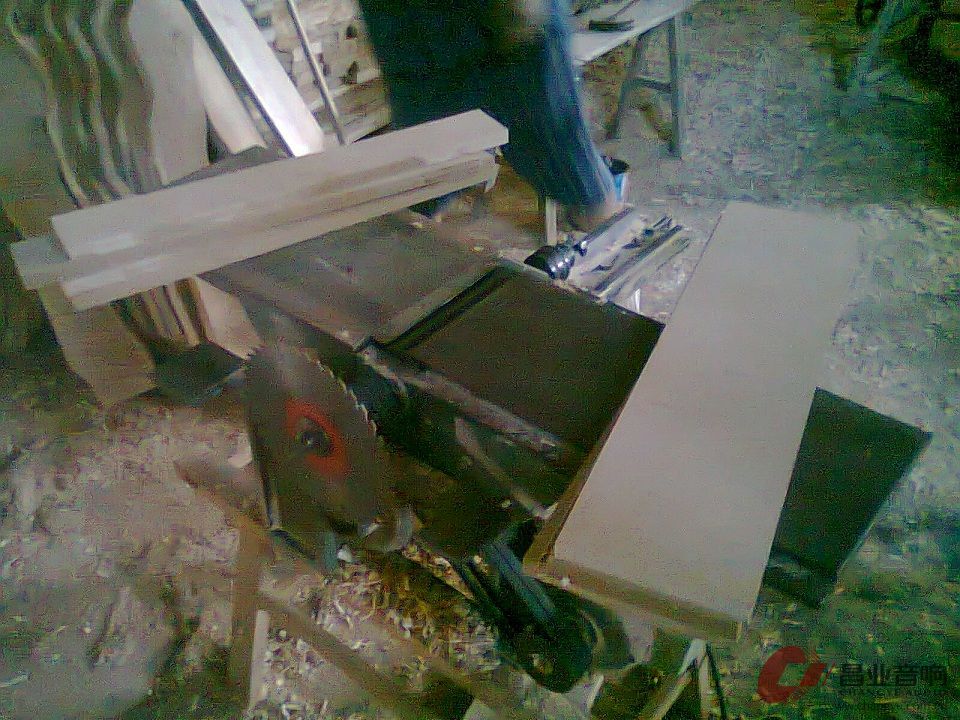

下料



作者: ttww007 时间: 2012-4-6 12:47 AM

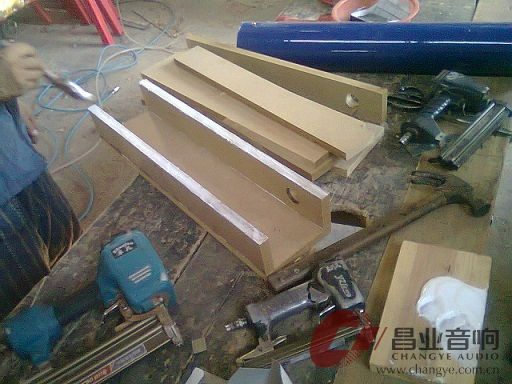

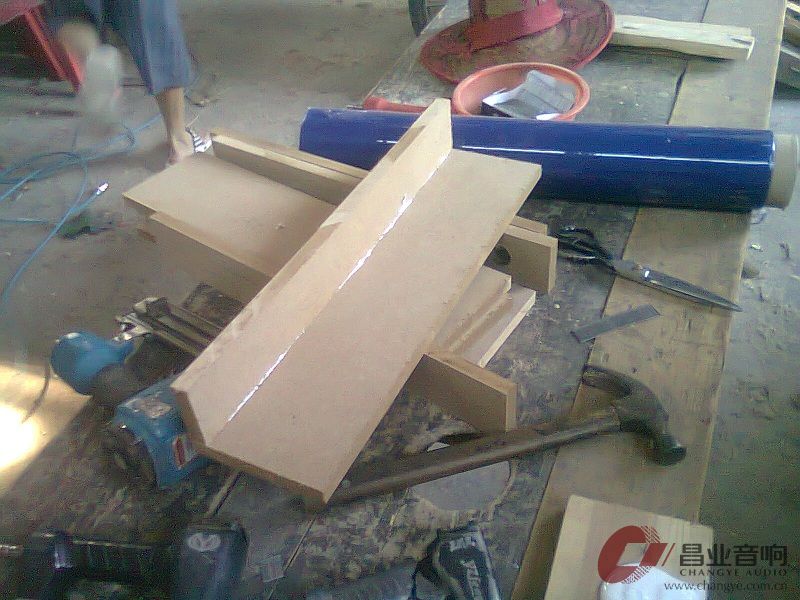

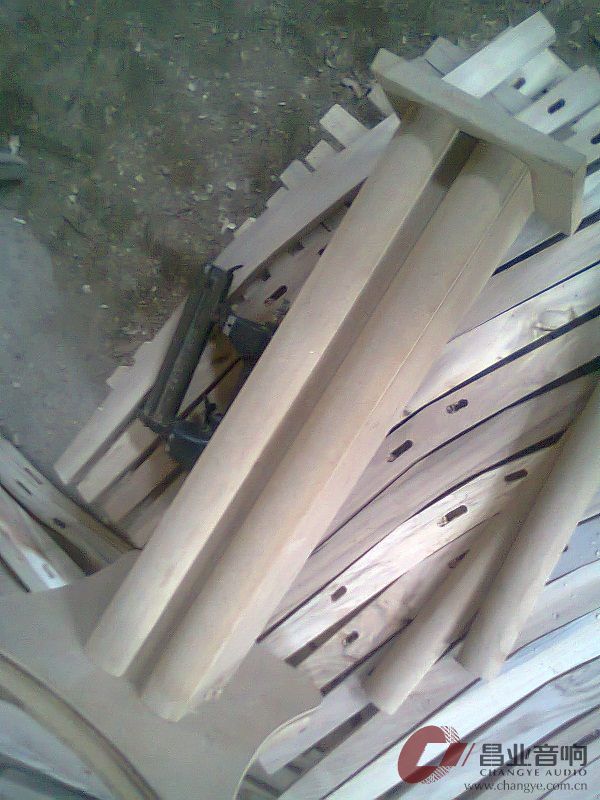

中间的柱子





作者: ttww007 时间: 2012-4-6 12:50 AM
上乳胶漆





作者: ttww007 时间: 2012-4-6 12:56 AM

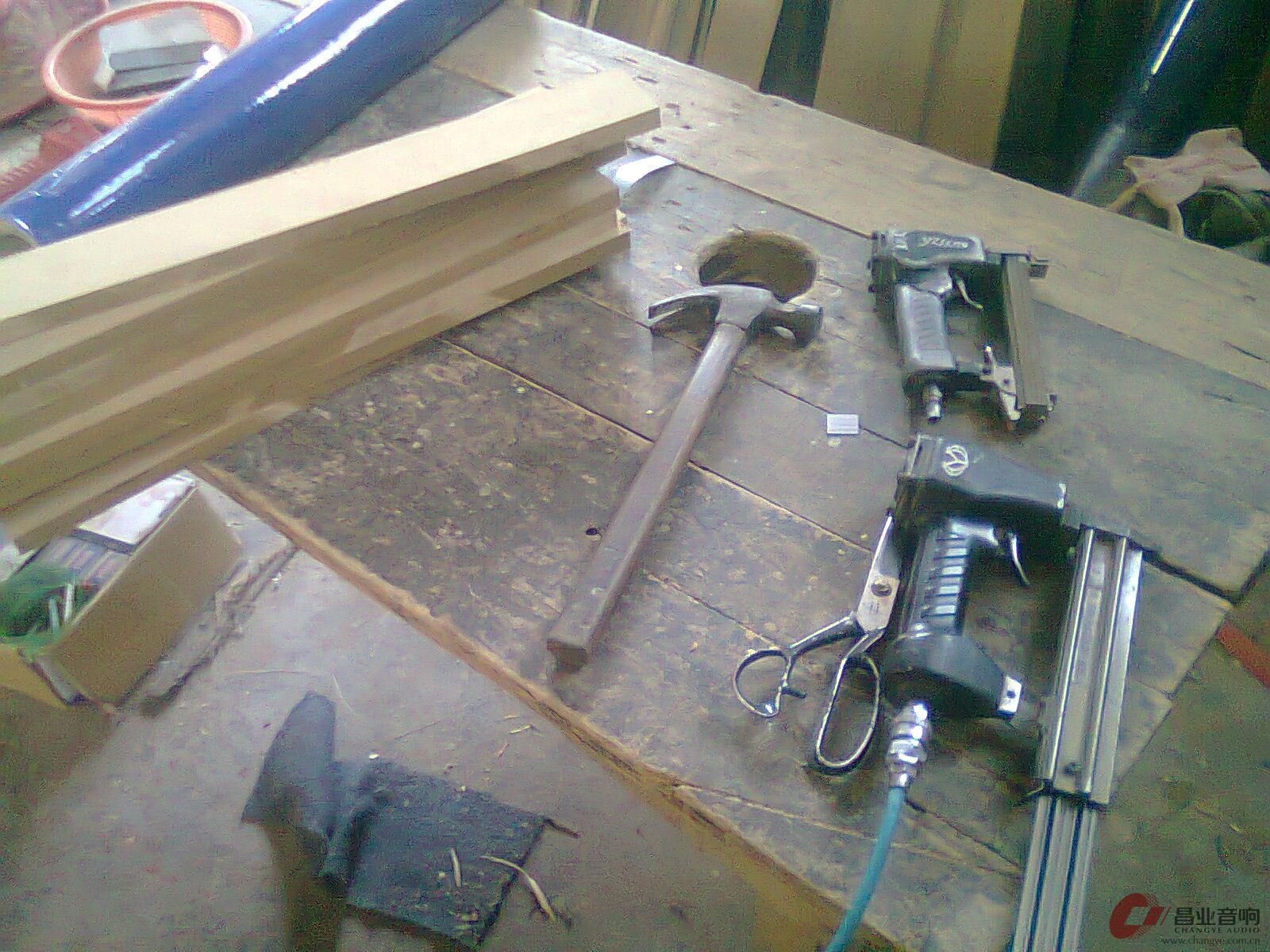

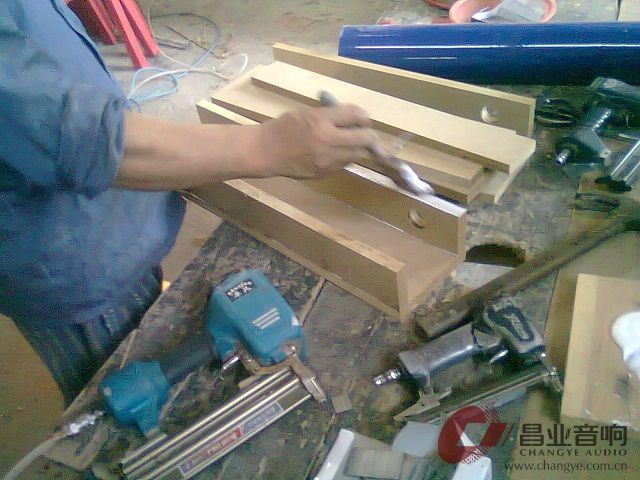

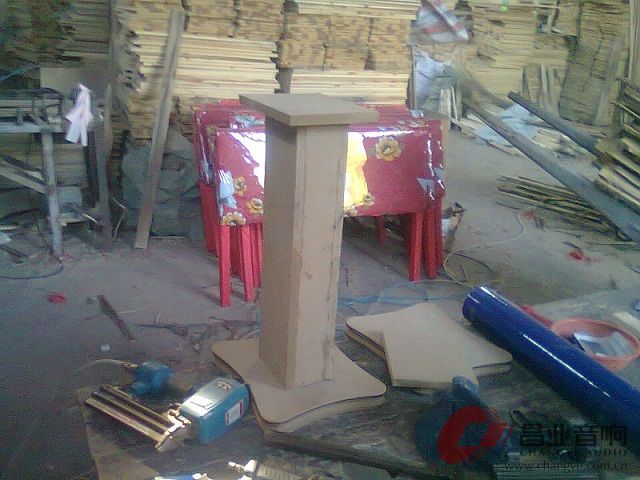

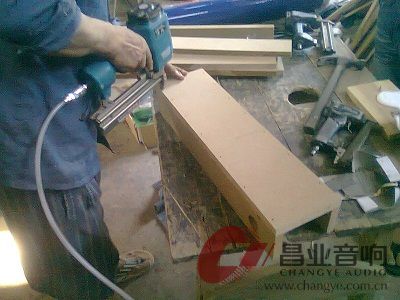

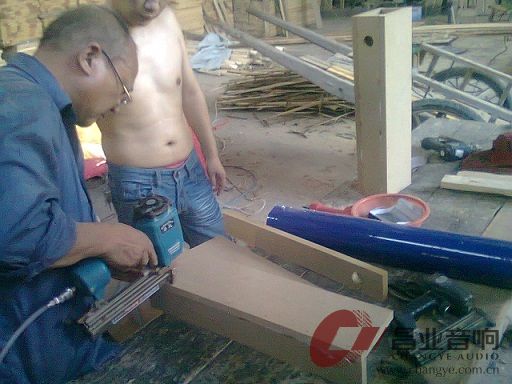

气钉枪要用大号加长的气钉哦









作者: ttww007 时间: 2012-4-6 12:57 AM

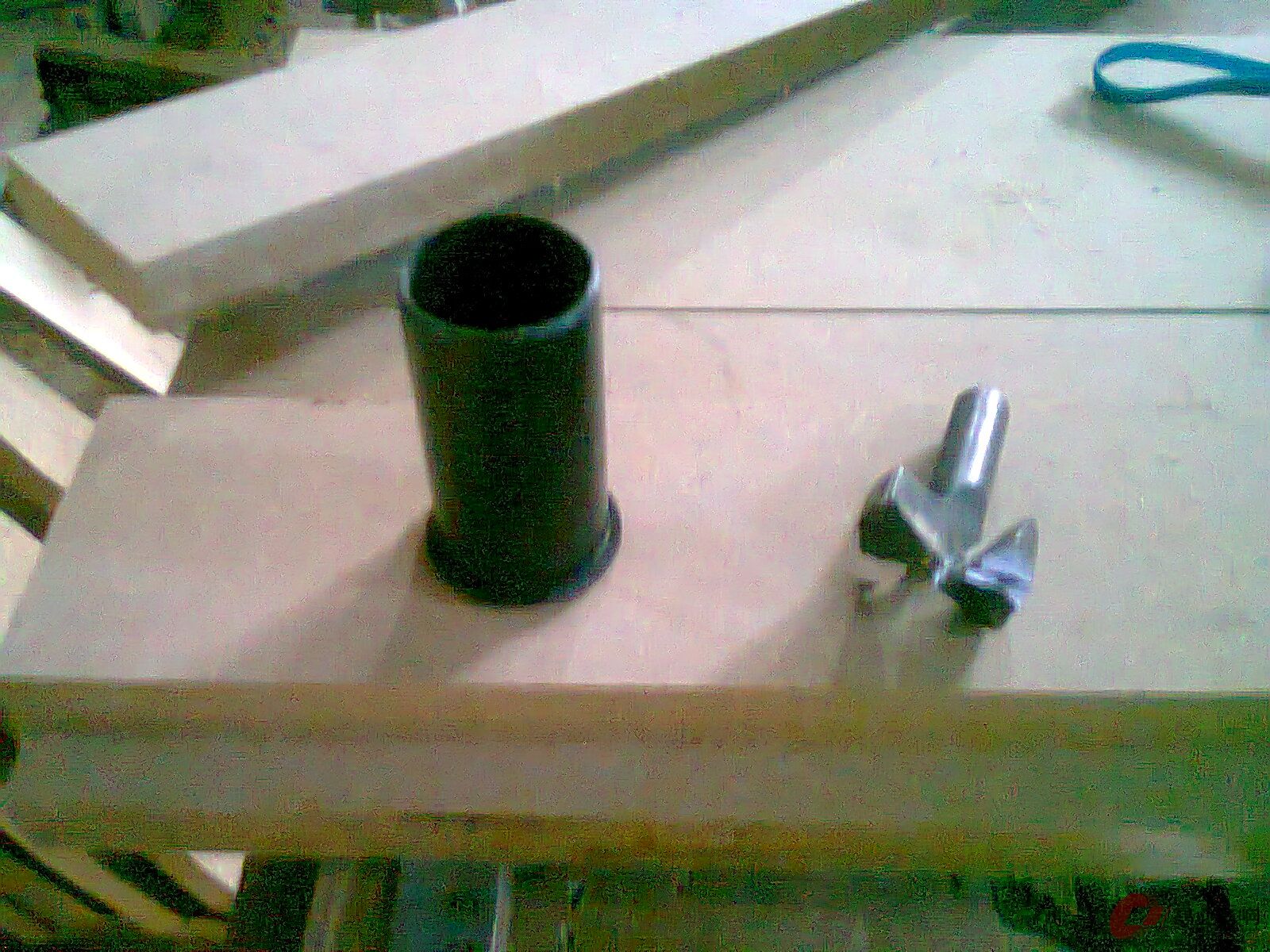

倒相管



作者: ttww007 时间: 2012-4-6 01:03 AM

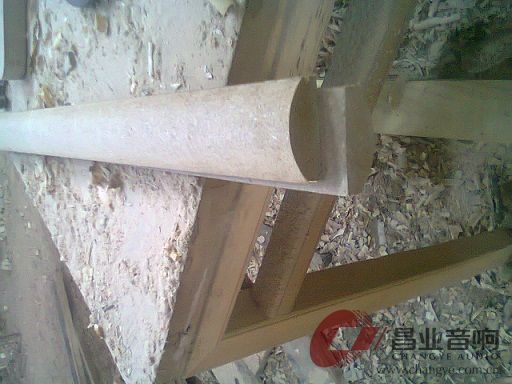

装饰条



作者: ttww007 时间: 2012-4-6 01:09 AM
就底座有点麻烦，有四条弧线和中间的那条凹进去的那条装饰槽
底座是两块板子合上去的先用胶粘再用大气钉钉死




作者: zmalan 时间: 2012-4-6 02:37 AM
期待继续。。。。。。。。。。。。。。

作者: kkman2002 时间: 2012-4-6 08:17 AM
强悍，有电动工具台，做造型方便很多。

作者: 微风飘渺 时间: 2012-4-6 10:12 AM
顶DIY脚架

作者: q13867 时间: 2012-4-6 10:24 AM
我老天，太强悍了！我等只有羡慕的份了，必须要顶你了，期待成品和听感。

作者: 华贵打火机1 时间: 2012-4-6 11:01 AM

作者: 王白石 时间: 2012-4-6 11:12 AM
期待听感。

作者: ttww007 时间: 2012-4-6 12:31 PM

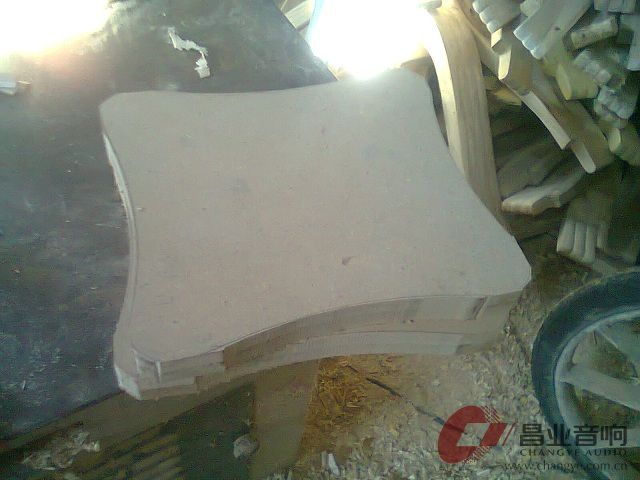

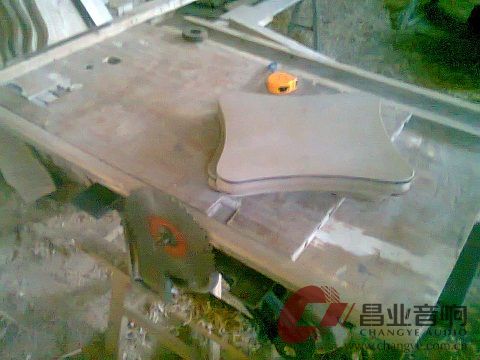

加工好的底座毛坯





作者: ttww007 时间: 2012-4-6 12:33 PM

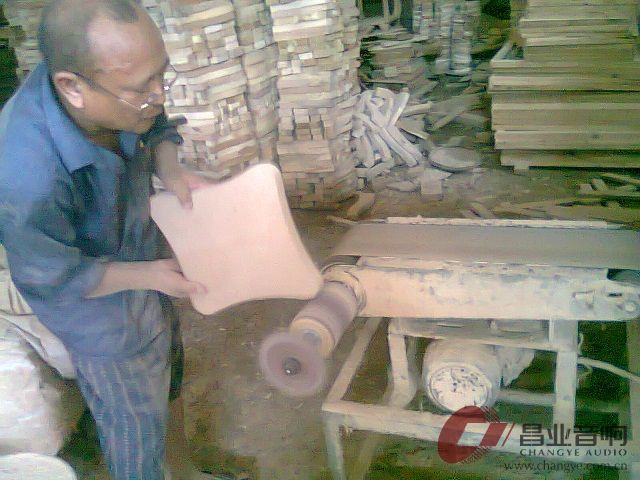

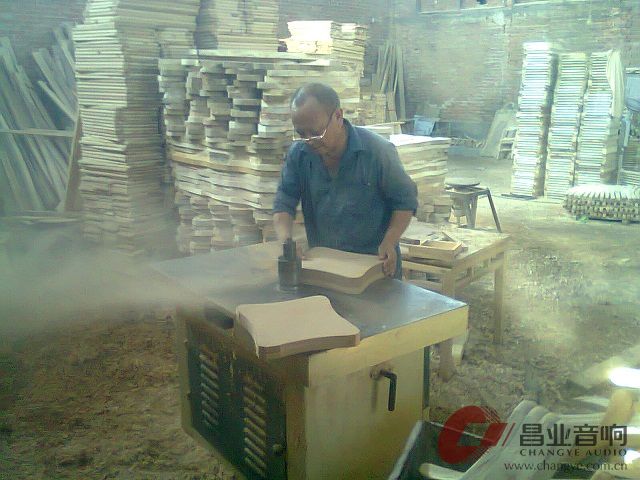

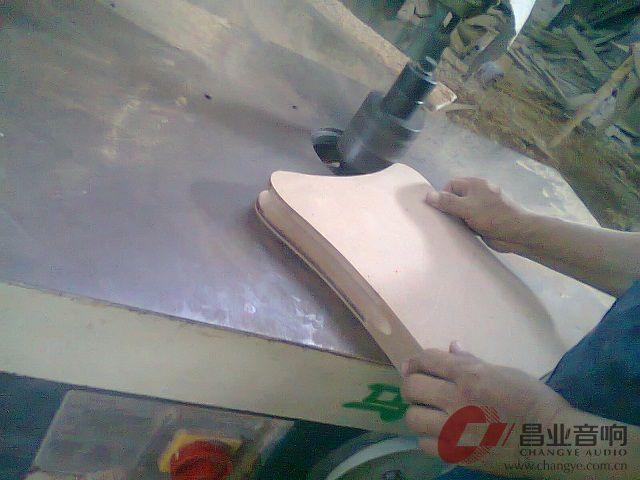

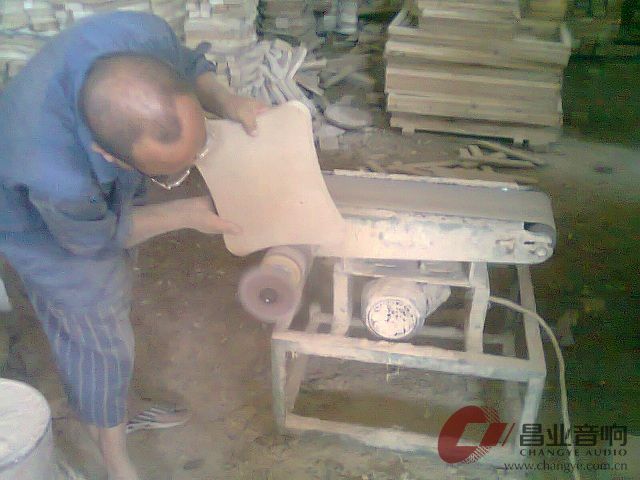

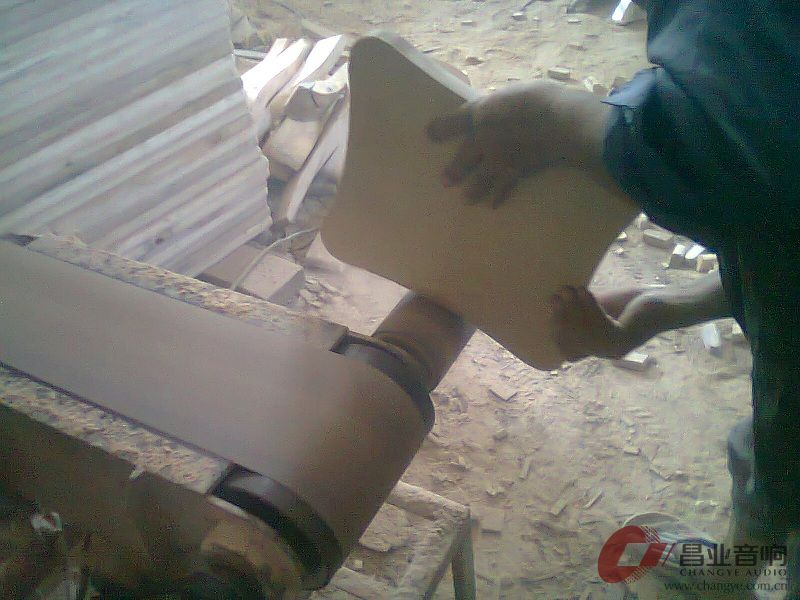

然后上打磨机打磨成型







作者: ttww007 时间: 2012-4-6 12:43 PM

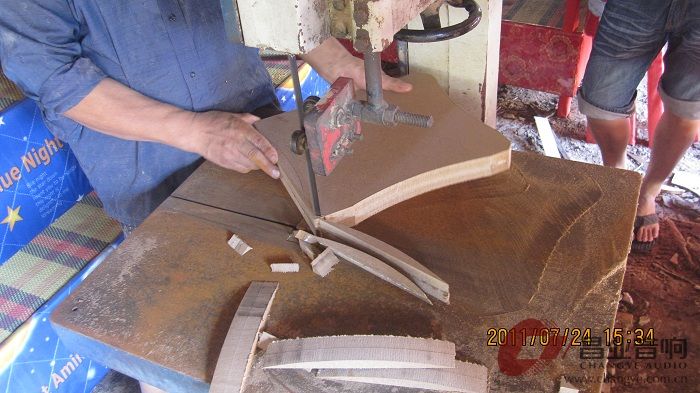

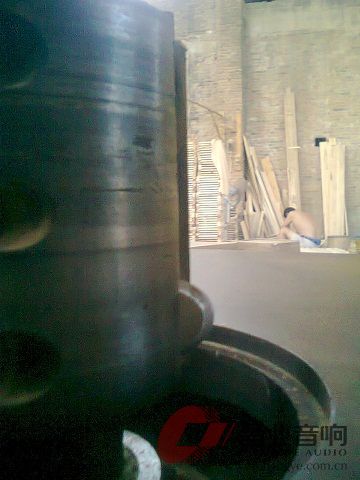

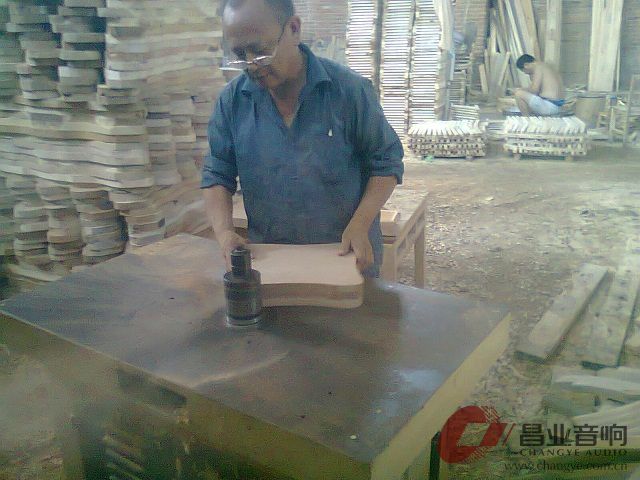

弧线深加工这个叫立刨



作者: ttww007 时间: 2012-4-6 12:44 PM

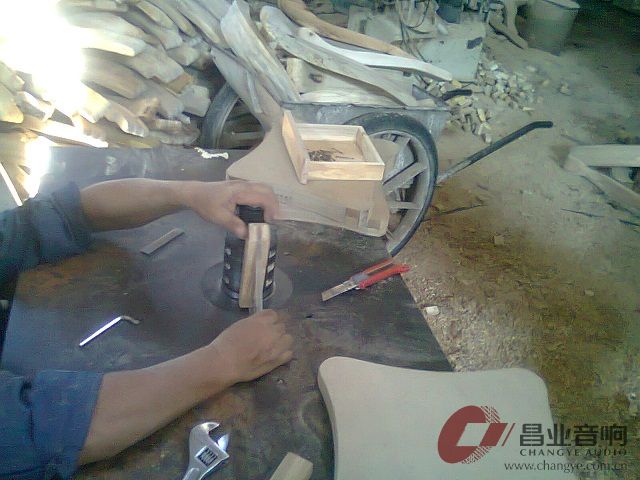

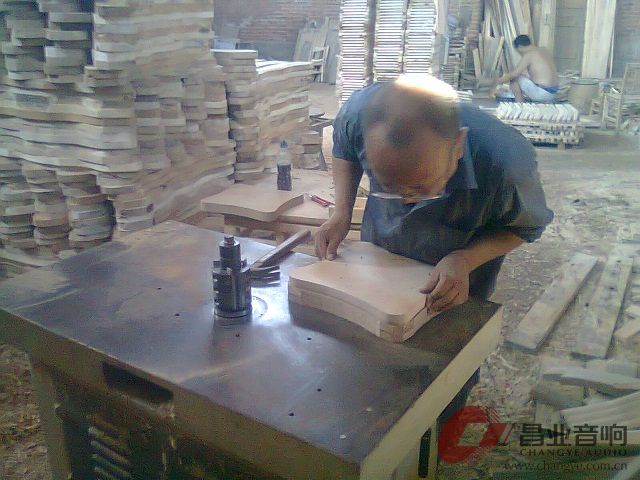

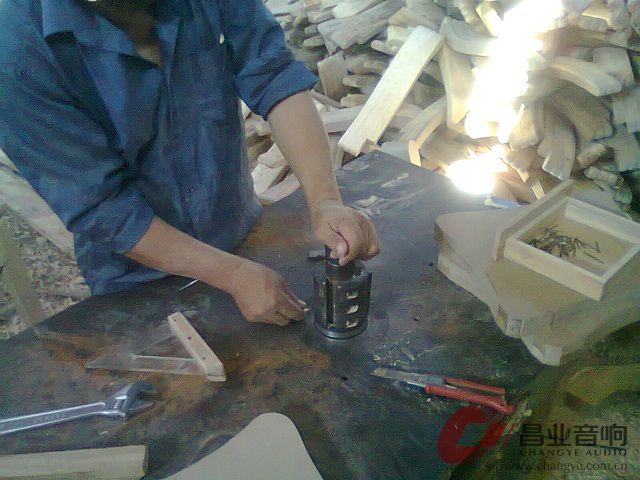

上刨刀







作者: ttww007 时间: 2012-4-6 12:47 PM

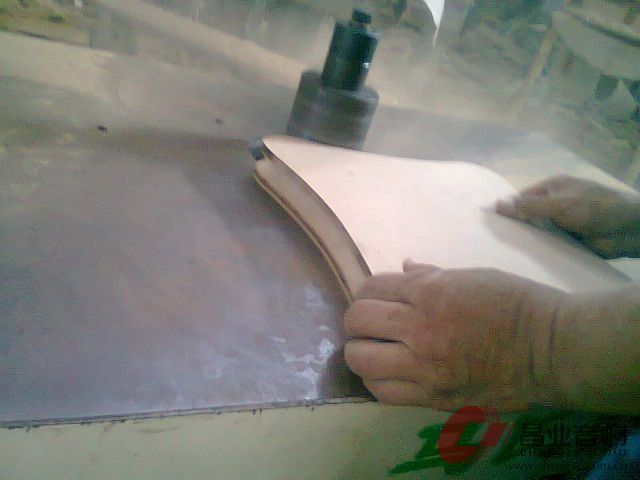

开工了







作者: ttww007 时间: 2012-4-6 12:48 PM

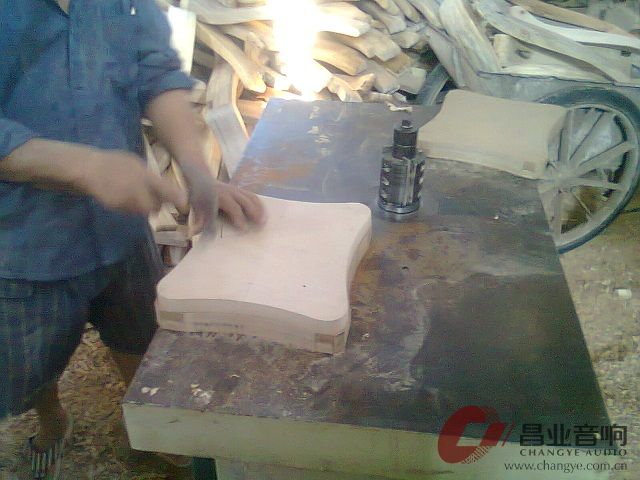

两个块好了



作者: ttww007 时间: 2012-4-6 12:57 PM
经过再次打磨之后就要开凹槽了，很关键的成败在此一举了

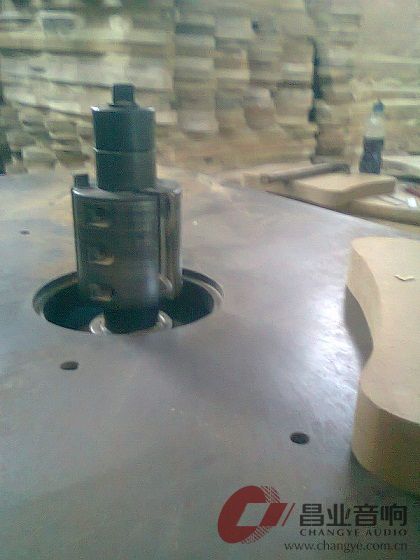

这是刀头还是上立刨







作者: x.l 时间: 2012-4-6 01:06 PM
难得一见的好贴，让事实说话。

作者: zmalan 时间: 2012-4-6 01:09 PM
请继续。。。。。。。。。

作者: yukehan 时间: 2012-4-6 01:13 PM
好贴，真是好贴。

作者: jp 时间: 2012-4-6 01:19 PM
这老师傅厉害。

作者: ttww007 时间: 2012-4-6 01:33 PM
是的，老师傅确实厉害，一次成型，激动啊









作者: ttww007 时间: 2012-4-6 01:52 PM

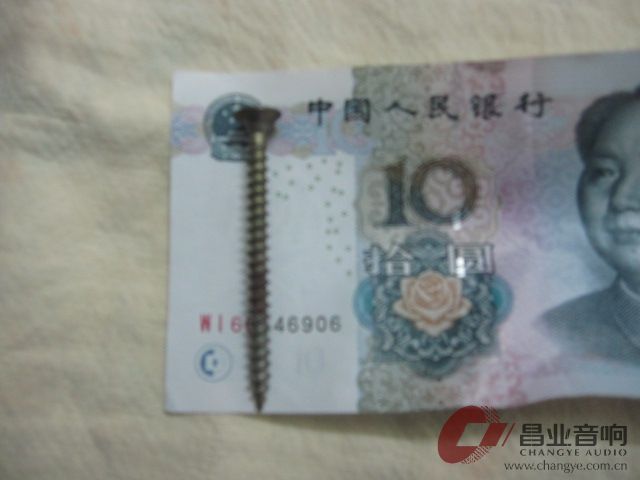

然后用5点粗6cm长的大螺钉上下各8个，将底板与托板连到柱子上（柱子里面做了密封处理的）

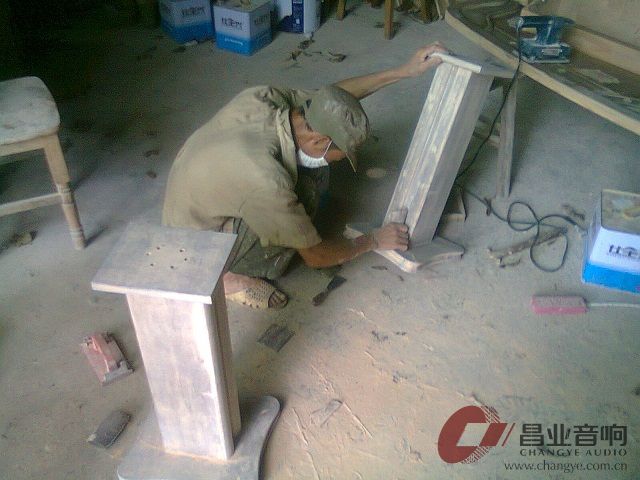

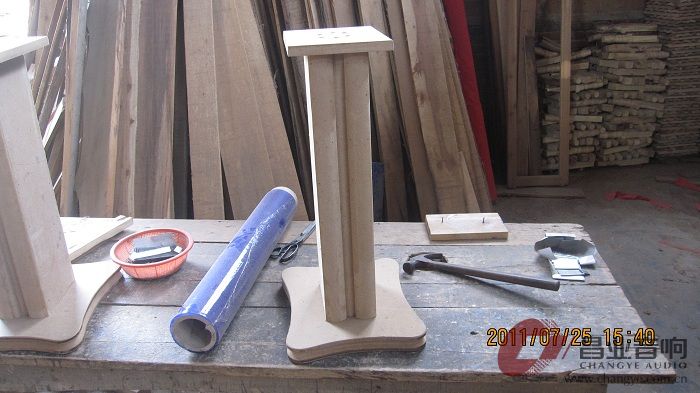

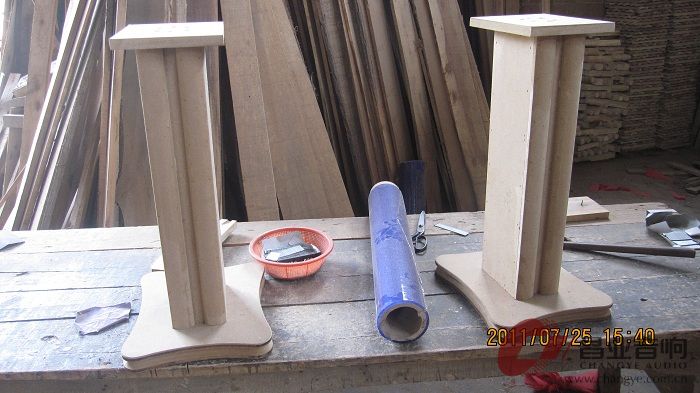

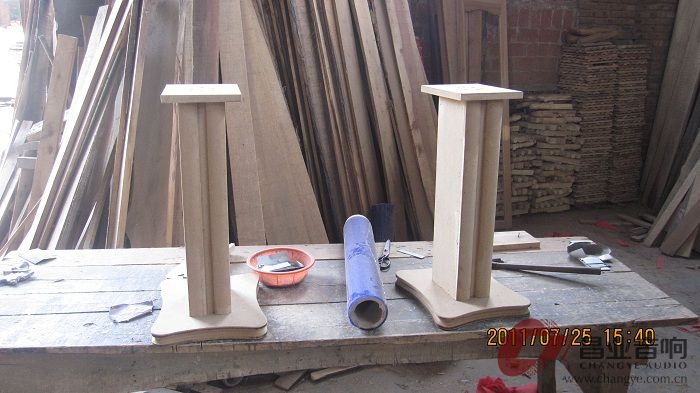

半成品




作者: ttww007 时间: 2012-4-6 01:54 PM
然后装上前面的两根装饰条





作者: ttww007 时间: 2012-4-6 01:57 PM
大功告成




作者: ttww007 时间: 2012-4-6 03:04 PM

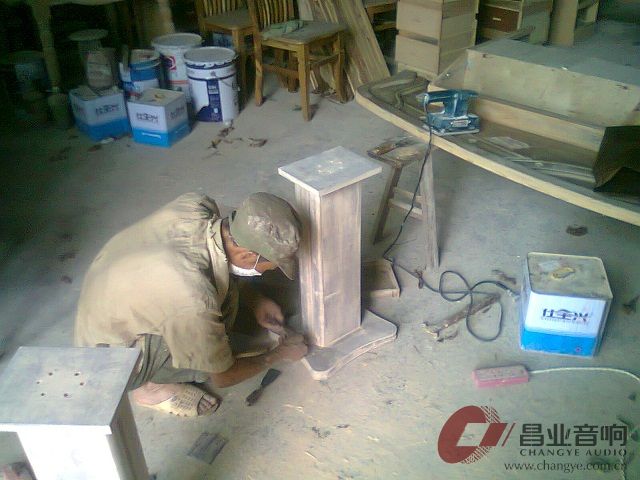

进入最后的步骤-油漆~
上腻子~打磨~上黑亚光漆了再上清漆





作者: ttww007 时间: 2012-4-6 03:06 PM

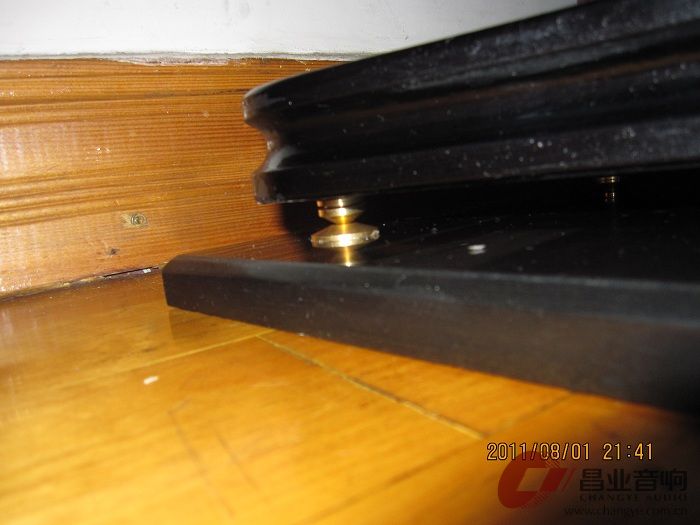

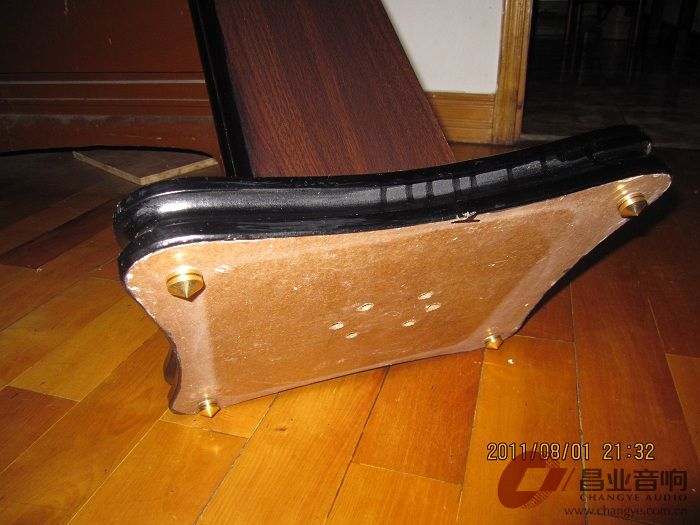

装上脚钉


作者: ttww007 时间: 2012-4-6 03:09 PM
再放到也是DIY的大理石垫板上


作者: YongYe 时间: 2012-4-6 04:03 PM
厉害！可以作个木质的功放架！正好可以学习下：）

作者: 芍药 时间: 2012-4-6 06:48 PM
有这样的条件，做个架子可惜了，做对大箱玩玩吧。
看了工作环境，严防火灾啊。

作者: ttww007 时间: 2012-4-6 07:31 PM

原帖由芍药于 2012-4-6 06:48 PM 发表
有这样的条件，做个架子可惜了，做对大箱玩玩吧。
看了工作环境，严防火灾啊。

做大箱？何尝不想啊，药版！可如今这世道乱糟糟的，你得满世界跑，满世界捞钱啊，常年在外居无定所，能带着这套小家伙在身边就很不错了，想想老家的那套AV花了我几万大洋，还不就只能在家睡大觉？一年到头就盼着春节那几天了。哎~生在新中国活在旧社会啊！！！
让大家看下这残酷的现实吧，放着老家现成的大房子不能住，蜗居在这陋室，要是没有这套小家伙的陪伴，那可是度日如年了！！！

刘汉盛摆位八法中第四法正三角形摆法，小房间玩法，效果超好！

[ 本帖最后由 ttww007 于 2012-4-6 08:06 PM 编辑 ]


作者: ttww007 时间: 2012-4-6 08:00 PM

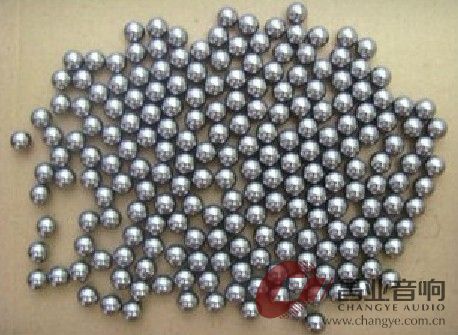

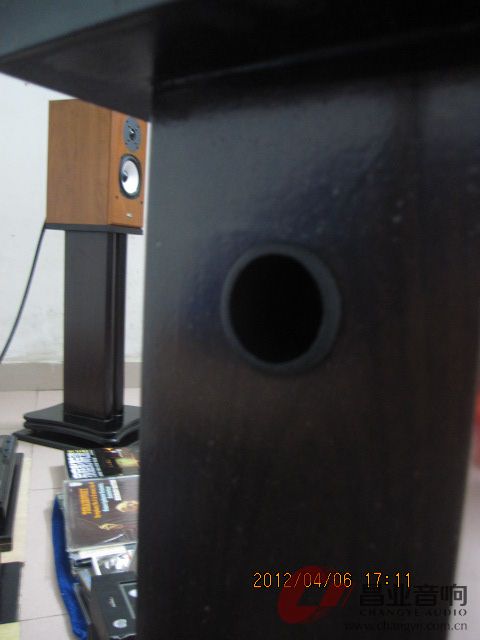

倒相孔可以从这里灌铁砂的，我只灌了1/3的



作者: ttww007 时间: 2012-4-6 08:18 PM

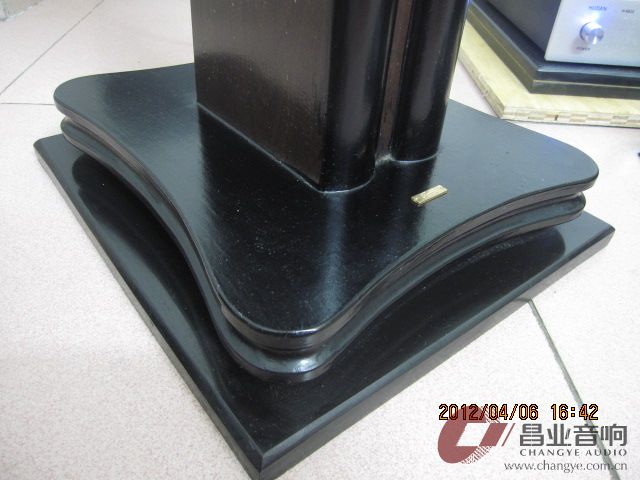

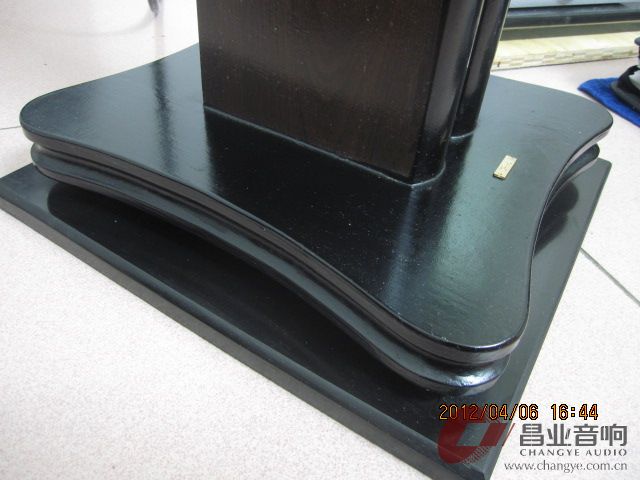

来个特写


作者: ttww007 时间: 2012-4-6 08:24 PM



作者: ttww007 时间: 2012-4-6 08:27 PM

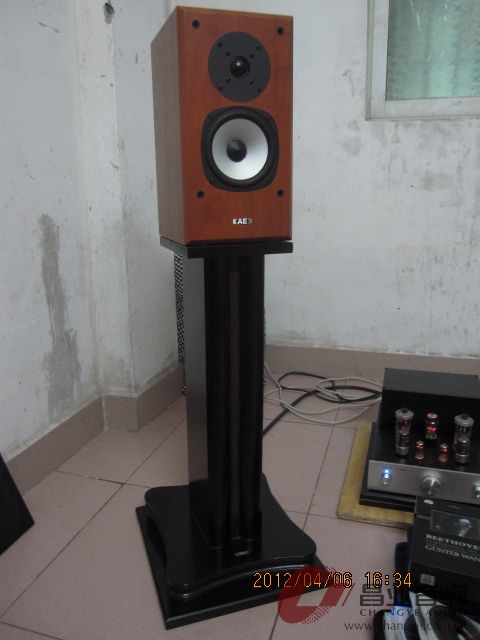

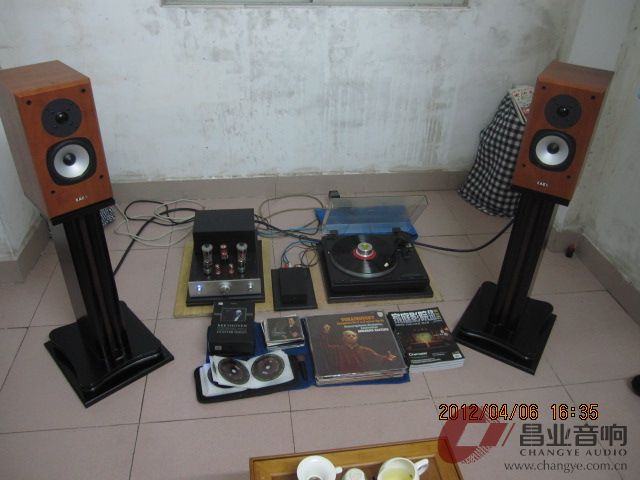

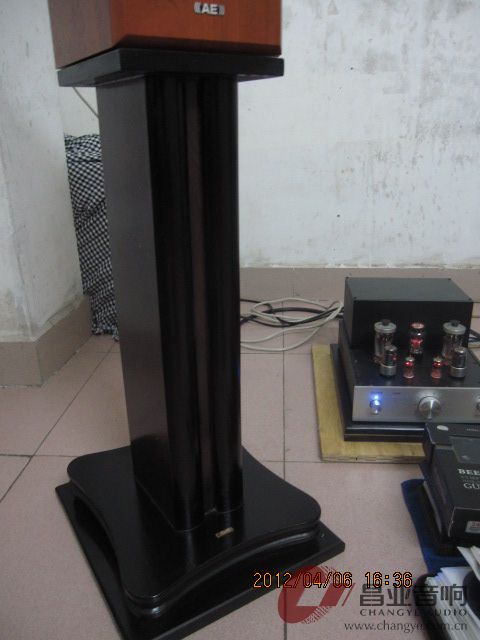

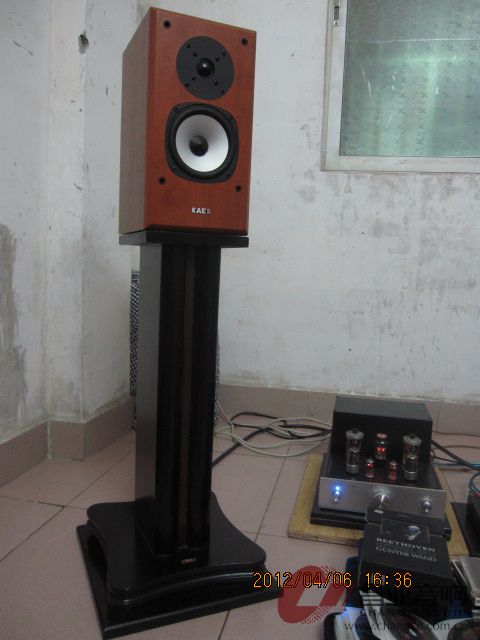

工作中的脚架


作者: ttww007 时间: 2012-4-6 08:31 PM
物超所值的AE evo1
